Hướng dẫn tự bấm dây mạng LAN đầu RJ45 chuẩn T568B tại nhà
Trả lời nhanh
Để tự bấm dây mạng LAN (cáp mạng Cat5e, Cat6 với đầu RJ45), cần kìm bấm mạng, hạt RJ45, dao tuốt dây. Hai đầu dây bấm cùng theo chuẩn T568B: trắng cam – cam – trắng xanh lá – xanh dương – trắng xanh dương – xanh lá – trắng nâu – nâu. Bấm xong nên thử bằng máy test dây mạng: 8 đèn sáng lần lượt là đạt.
- Lỗi hay gặp: sai thứ tự màu, sợi chưa chạm đáy hạt, bấm chưa chặt.
- Mẹo: cắt bằng các sợi, để phần vỏ dây ăn vào trong hạt RJ45.
- Cần thợ: đi dây âm tường, nhiều điểm mạng, đi dây cho văn phòng.

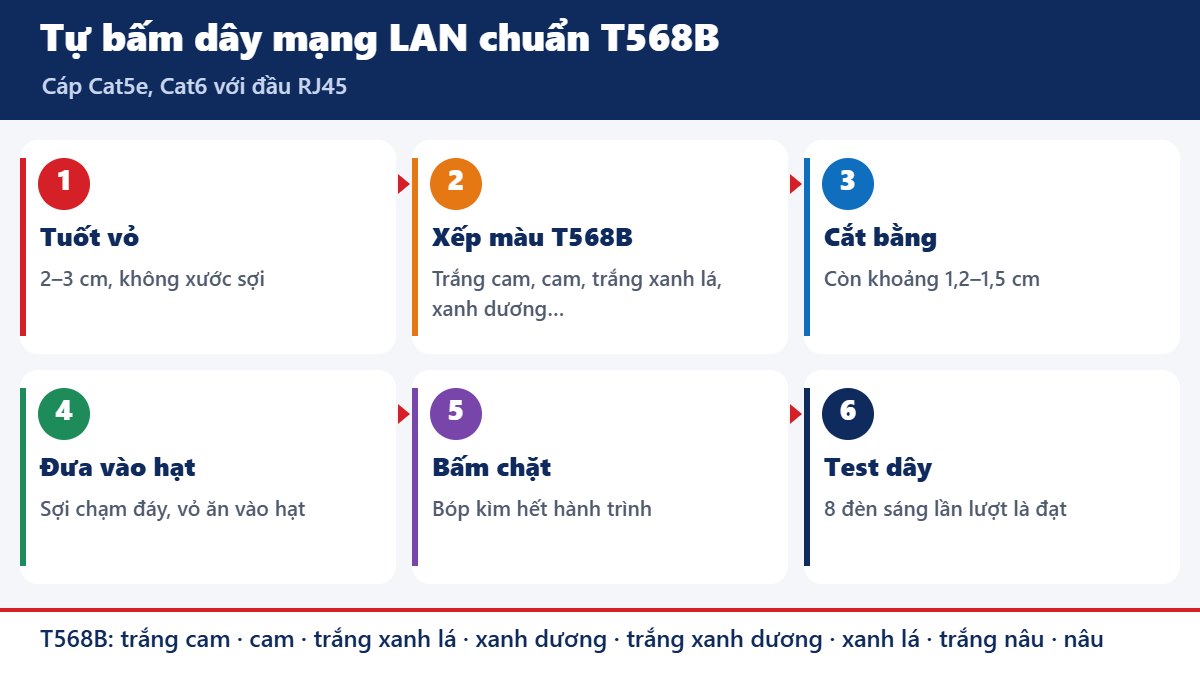

Các bước tự bấm dây mạng LAN – hình minh hoạ
Dụng cụ cần chuẩn bị
- Cáp mạng: Cat5e hoặc Cat6, đủ chiều dài (cáp đồng nên dưới 100 m mỗi đoạn).
- Hạt mạng RJ45: đúng loại cho Cat5e hoặc Cat6; nên mua dư vài hạt.
- Kìm bấm mạng: loại có ngàm RJ45 (8 chân).
- Dao tuốt dây: tuốt vỏ không làm đứt sợi bên trong.
- Máy test dây mạng: kiểm tra 8 sợi thông đúng thứ tự.
Thứ tự màu chuẩn T568B
| Chân | Chuẩn T568B (thông dụng) | Chuẩn T568A |
|---|---|---|
| 1 | Trắng cam | Trắng xanh lá |
| 2 | Cam | Xanh lá |
| 3 | Trắng xanh lá | Trắng cam |
| 4 | Xanh dương | Xanh dương |
| 5 | Trắng xanh dương | Trắng xanh dương |
| 6 | Xanh lá | Cam |
| 7 | Trắng nâu | Trắng nâu |
| 8 | Nâu | Nâu |
Chân 1 tính từ bên trái khi cầm hạt RJ45 mặt có lẫy gài quay xuống dưới, đầu cắm hướng ra xa. Dây mạng thông thường bấm hai đầu cùng một chuẩn (T568B – T568B).
Các bước bấm dây mạng
- Tuốt vỏ: tuốt khoảng 2–3 cm vỏ ngoài, không làm xước sợi bên trong; cắt bỏ sợi chỉ, lõi nhựa (cáp Cat6).
- Gỡ xoắn, xếp màu: gỡ 4 cặp dây, vuốt thẳng, xếp đúng thứ tự T568B.
- Cắt bằng: cắt các sợi bằng nhau, còn khoảng 1,2–1,5 cm.
- Đưa vào hạt RJ45: lẫy gài quay xuống, đẩy các sợi chạm sát đáy hạt; phần vỏ dây nằm trong hạt.
- Bấm chặt: đặt hạt vào ngàm kìm, bóp mạnh dứt khoát đến hết hành trình.
- Kiểm tra: cắm hai đầu vào máy test, 8 đèn sáng lần lượt 1 → 8 là đạt.
Tự bấm dây mạng LAN tại nhà – hình minh hoạ
Lỗi hay gặp khi bấm dây mạng
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Một vài đèn test không sáng | Sợi chưa chạm đáy, bấm chưa chặt | Cắt bỏ hạt, bấm lại |
| Đèn sáng sai thứ tự | Xếp nhầm màu | Bấm lại đúng T568B |
| Cắm vào không sáng đèn cổng mạng | Dây hỏng, hạt lỗi, cổng lỗi | Test dây, thử cổng khác |
| Mạng chỉ 100 Mbps thay vì 1 Gbps | Hỏng cặp dây 4–5 hoặc 7–8 | Bấm lại, test đủ 8 sợi |
| Dây lỏng, dễ tuột | Vỏ dây không ăn vào hạt | Tuốt ngắn hơn, bấm lại |
Kinh nghiệm thực tế
- Lỗi số một là sai thứ tự màu: nhất là đổi chỗ xanh lá và xanh dương.
- Dùng máy test: mắt thường khó thấy sợi chưa chạm đáy; máy test giúp phát hiện ngay.
- Dây đi âm tường: nên dùng nhân mạng âm tường và mặt mạng thay vì bấm hạt trực tiếp, bền và gọn hơn.
Cần đi dây, bấm mạng cho gia đình, văn phòng, Thần Vũ khảo sát và báo giá trước khi làm. Xem dịch vụ lắp đặt mạng văn phòng; bài liên quan: reset cục phát Wi-Fi.
Câu hỏi thường gặp
Nên bấm chuẩn T568A hay T568B?
Phổ biến là T568B. Quan trọng nhất là hai đầu dây bấm cùng một chuẩn.
Có cần dây chéo (crossover) để nối hai máy tính không?
Thiết bị mạng hiện nay hầu hết tự nhận dây, dùng dây thẳng (hai đầu cùng chuẩn) là được.
Cáp Cat6 có bấm như Cat5e không?
Thứ tự màu giống nhau, nhưng Cat6 có lõi nhựa cần cắt bỏ và nên dùng hạt RJ45 cho Cat6.
Không có máy test thì kiểm tra thế nào?
Cắm vào máy tính và modem, xem đèn cổng mạng sáng và tốc độ kết nối 1 Gbps; nhưng máy test vẫn chính xác hơn.
