Thay cụm bơm mực, cụm hút mực máy in Epson: dấu hiệu và quy trình

Bạn chạy vệ sinh đầu phun hết lần này đến lần khác nhưng bản in không khá hơn, thậm chí tệ đi? Rất có thể vấn đề không nằm ở đầu phun mà ở cụm bơm hút bên dưới. Bài viết này giải thích khi nào cần thay cụm bơm mực, cụm hút mực máy in Epson, cách kỹ thuật viên kiểm tra và quy trình thay đúng.

Tóm tắt nhanh

Cụm hút gồm chụp mực, gạt mực, bơm và ống thải; nó giữ đầu phun ẩm và hút mực khi vệ sinh.
Vệ sinh không cải thiện, đầu phun nhanh khô, chụp đọng mực là dấu hiệu cụm hút có vấn đề.
Thay cụm hút cần căn đúng vị trí chụp, kiểm tra dòng mực thải và chạy thử vệ sinh.
Cụm hút hỏng thường bị nhầm thành hỏng đầu phun, dẫn đến thay linh kiện đắt tiền không cần thiết.

Cụm bơm hút mực gồm những gì

Trên các máy Epson EcoTank như L3110, L3210, L3250, L805, L1800, cụm bơm hút nằm ở một đầu đường chạy của đầu in, ngay dưới vị trí đầu in “đỗ” khi máy nghỉ. Cụm này thường gồm:

Chụp mực (cao su chụp): ôm kín mặt đầu phun khi máy nghỉ, giữ mực không khô; khi vệ sinh, tạo buồng kín để hút mực qua lỗ phun.
Gạt mực: lưỡi cao su gạt sạch mặt đầu phun sau khi hút, tránh mực bám lẫn màu.
Bơm: thường là bơm ống, dùng con lăn ép ống mềm để tạo lực hút, được truyền động qua bánh răng.
Ống thải: dẫn mực từ bơm xuống khay mút thải ở đáy máy.

Ở nhiều model, cụm này không có động cơ riêng mà dùng chung động cơ với trục kéo giấy, chuyển chế độ bằng cơ cấu bánh răng và cần gạt. Vì vậy lỗi cơ khí nhỏ cũng làm cụm hút hoạt động sai.

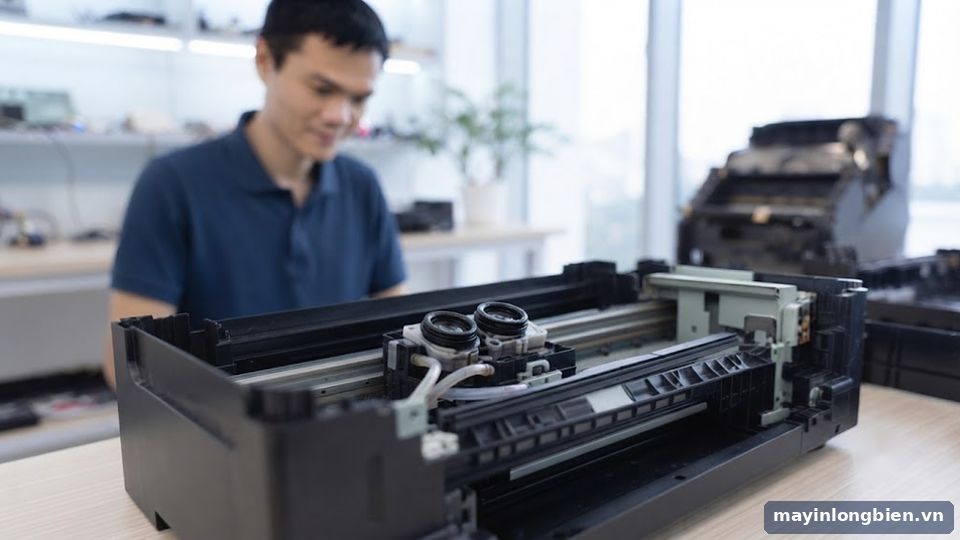

Cấu tạo cụm hút mực máy in Epson — Chụp mực, gạt mực và ống bơm trong cụm hút

Dấu hiệu cụm bơm hút mực bị hỏng

Vệ sinh đầu phun không có tác dụng

Bạn chạy vệ sinh, máy kêu như bình thường nhưng nozzle check không thay đổi. Nếu bơm yếu hoặc chụp không kín, lực hút không đủ kéo mực qua lỗ phun, mọi lần vệ sinh đều vô ích.

Đầu phun nhanh khô sau khi nghỉ

Máy in đẹp, nghỉ vài ngày đã mất tia. Chụp mực bị chai cứng, nứt mép hoặc không áp sát mặt đầu phun khiến không khí lọt vào, mực khô nhanh hơn bình thường.

Lẫn màu ngay sau khi vệ sinh

Sau vệ sinh, vài dòng đầu in bị lẫn màu rồi mới trở lại bình thường. Gạt mực mòn hoặc bẩn không gạt sạch mặt đầu phun, mực các kênh hòa vào nhau trên bề mặt.

Chụp mực đọng nhiều mực, tràn ra ngoài

Mực đọng thành vũng trong chụp nghĩa là bơm không hút được xuống ống thải. Mực tràn có thể lan sang đường ray cụm đầu in, gây bẩn băng mã hóa và cáp.

Tiếng kêu lạ, máy báo lỗi khi vệ sinh

Tiếng lạch cạch, trượt bánh răng khi máy vệ sinh hoặc khởi động là dấu hiệu cơ cấu truyền động trong cụm hút bị mòn hoặc gãy.

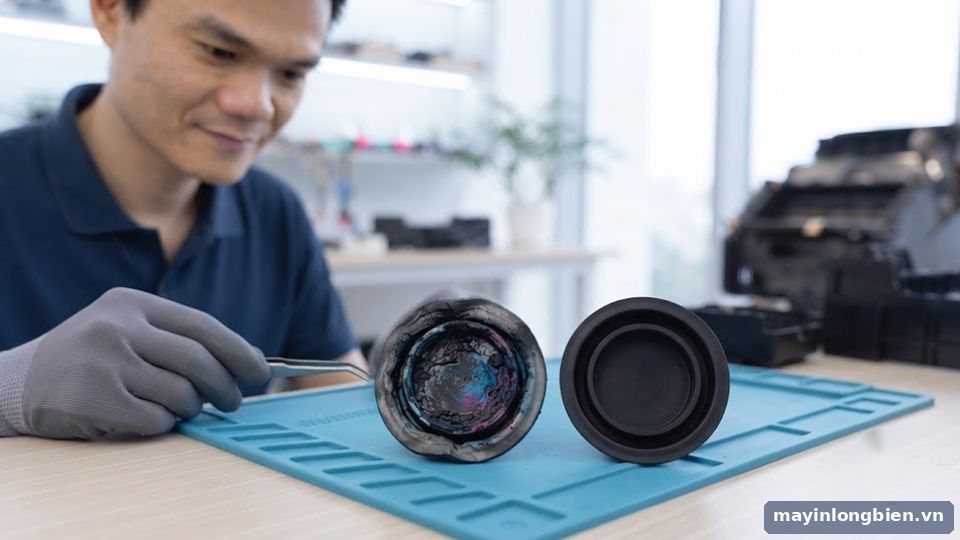

Chụp mực máy in bị chai và đọng mực — Chụp mực chai, đọng mực là dấu hiệu cụm hút có vấn đề

Kỹ thuật viên kiểm tra cụm hút như thế nào

Quan sát chụp mực: mở vỏ, kiểm tra mép cao su còn mềm, còn phẳng, không nứt; lòng chụp có cặn mực khô hay không.
Quan sát khi vệ sinh: cho máy chạy vệ sinh, xem chụp có nâng lên áp sát đầu phun, mực có được hút đi hết không.
Kiểm tra dòng thải: theo dõi ống thải có mực chảy ra khi bơm chạy; ống không mực là bơm yếu hoặc ống tắc.
Kiểm tra gạt mực: lưỡi gạt còn sắc cạnh, không rách, không bị mực khô bám cứng.
Kiểm tra cơ cấu truyền động: bánh răng, cần gạt chuyển chế độ không mòn, không gãy răng.

Kết quả kiểm tra quyết định máy chỉ cần vệ sinh cụm hút, thay riêng chụp hoặc gạt, hay thay cả cụm. Khi nghi đầu phun, bạn có thể đối chiếu với bài khi nào cần thay đầu phun máy in Epson.

Vệ sinh, thay từng phần hay thay cả cụm

Tình trạng	Hướng xử lý	Ghi chú
Chụp bẩn, cặn mực khô nhẹ, cao su còn mềm	Vệ sinh chụp và ống bằng dung dịch chuyên dụng	Chi phí thấp, hiệu quả nếu bơm còn tốt
Chụp chai, nứt mép; gạt mòn	Thay chụp và gạt mực	Cần căn lại vị trí chụp sau khi thay
Bơm yếu, ống bơm xẹp hoặc nứt	Thay bơm hoặc thay cả cụm	Thay cả cụm thường nhanh và chắc chắn hơn
Bánh răng, cần gạt mòn hoặc gãy	Thay cả cụm hoặc chi tiết cơ khí tương ứng	Kiểm tra thêm bánh răng ở trục kéo giấy

Với máy đã dùng lâu, Thần Vũ thường tư vấn thay cả cụm thay vì vá từng phần, vì các chi tiết cao su và nhựa xuống cấp gần như cùng lúc. Thay một phần, vài tháng sau phần còn lại hỏng, khách phải mở máy lần nữa.

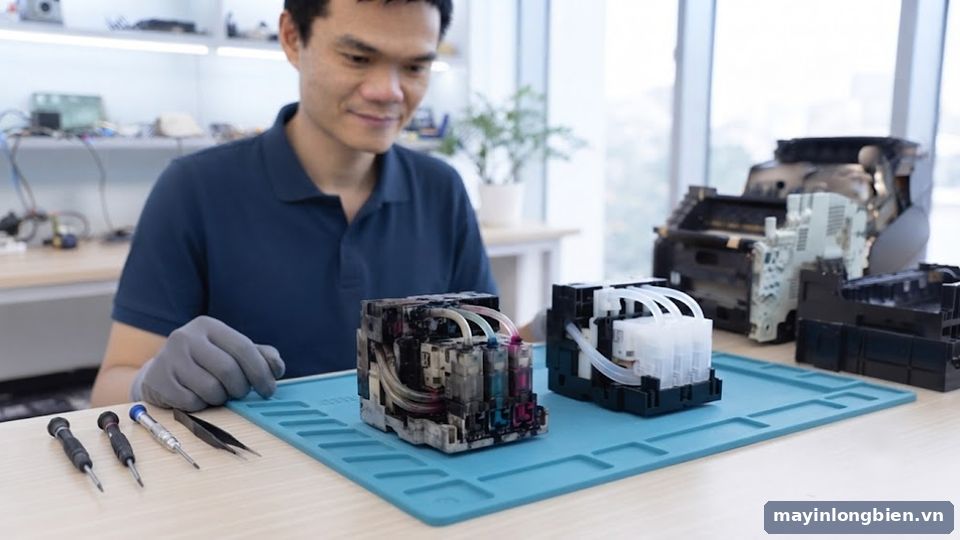

Cụm hút mực cũ và mới của máy in phun — Thay cả cụm khi các chi tiết đã xuống cấp

Quy trình thay cụm bơm hút mực

Khóa van bình mực, tắt máy bằng nút nguồn rồi rút điện.
Tháo vỏ máy, đưa cụm đầu in ra khỏi vị trí đỗ một cách nhẹ nhàng để không làm xước mặt đầu phun.
Tháo ống thải khỏi bơm, dùng giấy thấm hứng mực còn trong ống.
Tháo vít, tháo cụm hút khỏi khung máy, ghi nhớ vị trí các bánh răng ăn khớp.
Lắp cụm mới, đảm bảo bánh răng ăn khớp đúng, cần chuyển chế độ hoạt động trơn tru.
Nối lại ống thải, kiểm tra không gập, không hở.
Kiểm tra độ cao, vị trí chụp so với đầu phun khi đầu in về vị trí đỗ.
Lắp máy, chạy vệ sinh, theo dõi dòng mực thải, in nozzle check và in thử.

Nếu khay mút thải đã gần đầy, nên xử lý luôn trong cùng lần mở máy. Chi tiết xem bài thay bộ mực thải, mút thải máy in Epson.

Rủi ro khi tự thay cụm hút

Lắp lệch bánh răng: cụm hút chạy sai thời điểm, có thể làm kẹt cụm đầu in hoặc máy báo lỗi ngay.
Chụp không kín: đầu phun khô nhanh hơn trước khi thay, khách tưởng đầu phun yếu thêm.
Ống thải tuột: mực chảy thẳng xuống đáy máy, loang vào bo mạch.
Xước mặt đầu phun: kéo cụm đầu in ra khi chưa nhả khóa có thể làm hỏng đầu phun.
Mua sai cụm: nhiều model nhìn tương tự nhưng vị trí chụp, số kênh khác nhau.

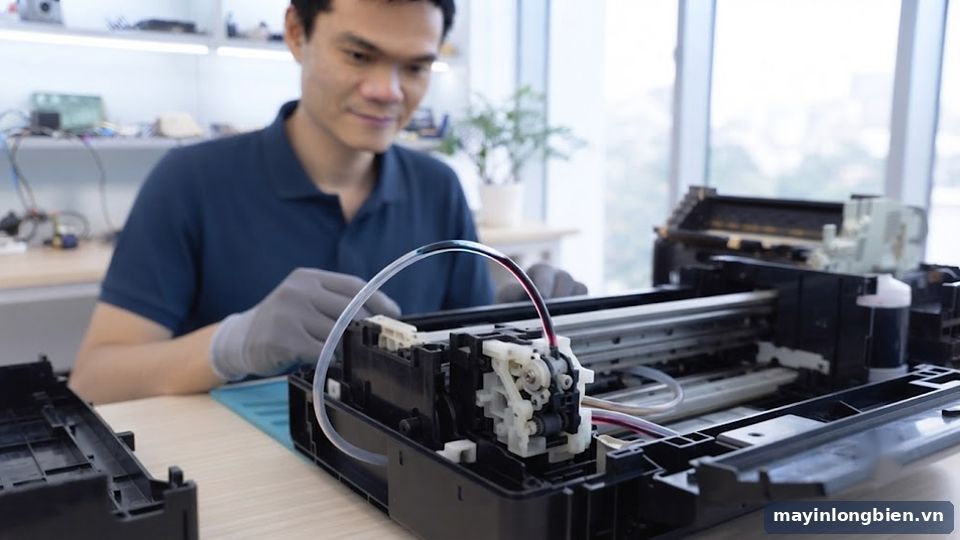

Kiểm tra dòng mực thải sau khi thay cụm hút — Theo dõi dòng mực thải khi chạy thử vệ sinh

Chi phí tham khảo

Chi phí gồm linh kiện và công. Vệ sinh cụm hút có chi phí thấp nhất; thay chụp, gạt ở mức trung bình; thay cả cụm cho dòng A4 phổ thông thường ở mức vài trăm nghìn đến khoảng một triệu đồng tham khảo, máy A3 hoặc máy 6 màu có thể cao hơn. Giá cụ thể được báo sau kiểm tra.

So với thay đầu phun, đây là chi phí nhỏ. Vì vậy kiểm tra kỹ cụm hút trước khi nghĩ đến đầu phun luôn có lợi cho khách hàng.

Kinh nghiệm thực tế từ kỹ thuật Thần Vũ

Một trung tâm tiếng Anh ở Nam Từ Liêm dùng Epson L1800 in tài liệu màu khổ A3. Máy cứ nghỉ qua cuối tuần là mất gần hết màu, phải vệ sinh nhiều lần mới in tạm được. Họ đã được khuyên thay đầu phun với chi phí khá lớn.

Kỹ thuật viên Thần Vũ mở máy thấy chụp mực đã chai, mép bị lõm một góc, đầu phun không được chụp kín khi nghỉ. Ống bơm cũng xẹp, lực hút yếu. Sau khi thay cả cụm hút và thông rửa đầu phun, máy nghỉ qua cuối tuần vẫn in đủ màu. Khách khu vực này có thể xem thêm sửa máy in phun màu tại quận Nam Từ Liêm.

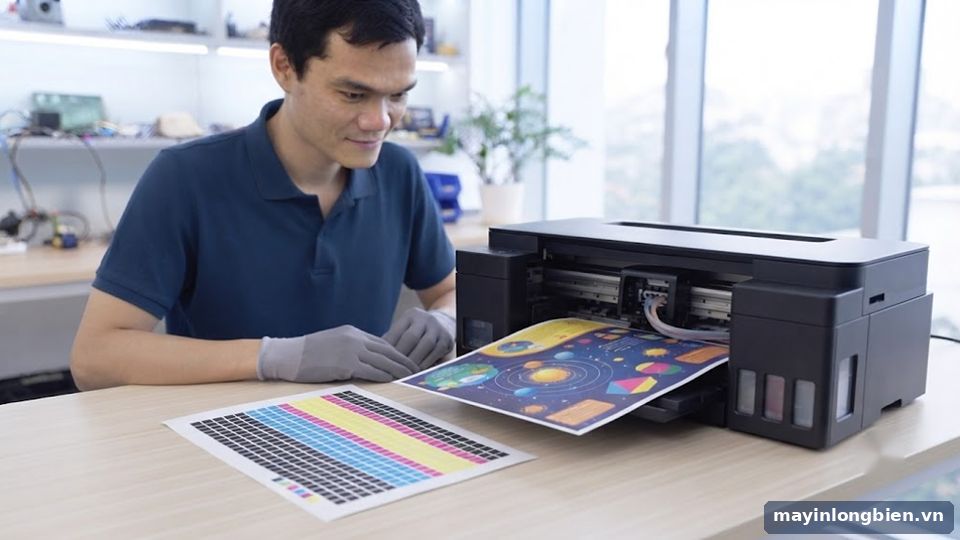

Máy in Epson A3 in đủ màu sau khi thay cụm hút — Máy in đủ màu ổn định sau khi thay cụm hút

Mẹo giữ cụm hút bền lâu

Luôn tắt máy bằng nút nguồn để đầu in về đúng vị trí đỗ, được chụp kín.
Không dùng tay kéo cụm đầu in ra khỏi vị trí đỗ khi không cần thiết.
In đều để giảm số lần phải vệ sinh, giảm mòn ống bơm và gạt mực.
Khi máy nghỉ dài ngày, nhờ kỹ thuật viên vệ sinh chụp và dùng dung dịch ngâm đầu in phù hợp; tham khảo bài bảo quản máy in phun khi ít dùng.
Không dùng mực kém chất lượng dễ đóng cặn trong chụp và ống bơm.

Câu hỏi thường gặp

Vì sao vệ sinh đầu phun nhiều lần không hết sọc? Một nguyên nhân phổ biến là cụm hút yếu: chụp không kín hoặc bơm không đủ lực, nên lệnh vệ sinh không kéo được mực qua đầu phun.

Thay cụm hút có cần thay đầu phun không? Không bắt buộc. Nhiều máy chỉ cần thay cụm hút và thông rửa là in tốt. Chỉ thay đầu phun khi đã kiểm tra đầu thực sự hỏng.

Có thể chỉ thay chụp mực mà không thay bơm? Có, nếu bơm và cơ cấu truyền động còn tốt. Kỹ thuật viên sẽ kiểm tra dòng thải trước khi quyết định thay từng phần hay cả cụm.

Máy Canon có cụm hút giống Epson không? Nguyên lý tương tự, nhưng cấu tạo và linh kiện khác hoàn toàn. Mỗi dòng máy cần cụm đúng mã.

Thay cụm hút xong máy có xả nhiều mực không? Lần chạy thử đầu tiên sẽ xả một lượng mực để kiểm tra. Sau đó máy hoạt động bình thường; nếu mút thải gần đầy nên xử lý cùng lúc.
