Máy đang chạy bỗng tắt phụt, có tiếng “bụp” nhỏ phía sau thùng máy, sau đó bấm thế nào cũng không lên. Mở ra xem (hoặc nhờ thợ xem) thì thấy cầu chì trong bộ nguồn đen sì. Đây là ca nguồn máy tính nổ cầu chì, một lỗi rất hay gặp nhưng cũng rất hay bị xử lý sai: nhiều người chỉ thay cầu chì mới, cắm điện vào và nghe nổ thêm lần nữa.

Cầu chì chỉ là “người gác cổng”. Khi nó nổ, nghĩa là phía sau có dòng điện bất thường rất lớn, thường do linh kiện công suất bị chập. Bài viết dưới đây của kỹ thuật viên Thần Vũ giúp bạn hiểu cầu chì đứt và nổ khác nhau thế nào, linh kiện nào thường hỏng theo và vì sao cần kiểm tra kỹ trước khi cấp điện lại.

Cầu chì đứt trong và cầu chì đen nổ khác nhau thế nào

Cầu chì trong bộ nguồn máy tính thường là loại ống thủy tinh hoặc ống gốm, định mức từ vài ampe đến hơn chục ampe tùy công suất nguồn. Nhìn tình trạng cầu chì, kỹ thuật viên đã có thể đoán khá chính xác mức độ hư hỏng bên trong:

Tình trạng cầu chì	Ý nghĩa	Mức độ
Dây chì đứt gọn, ống trong sạch	Quá dòng nhẹ, kéo dài, hoặc cầu chì lão hóa	Nhẹ, cần kiểm tra thêm
Dây chì đứt, ống mờ khói nhẹ	Quá dòng đột ngột vừa phải	Trung bình
Ống đen kịt, có thể vỡ	Chập ngắn mạch nặng phía sơ cấp	Nặng, gần như chắc chắn có linh kiện chập

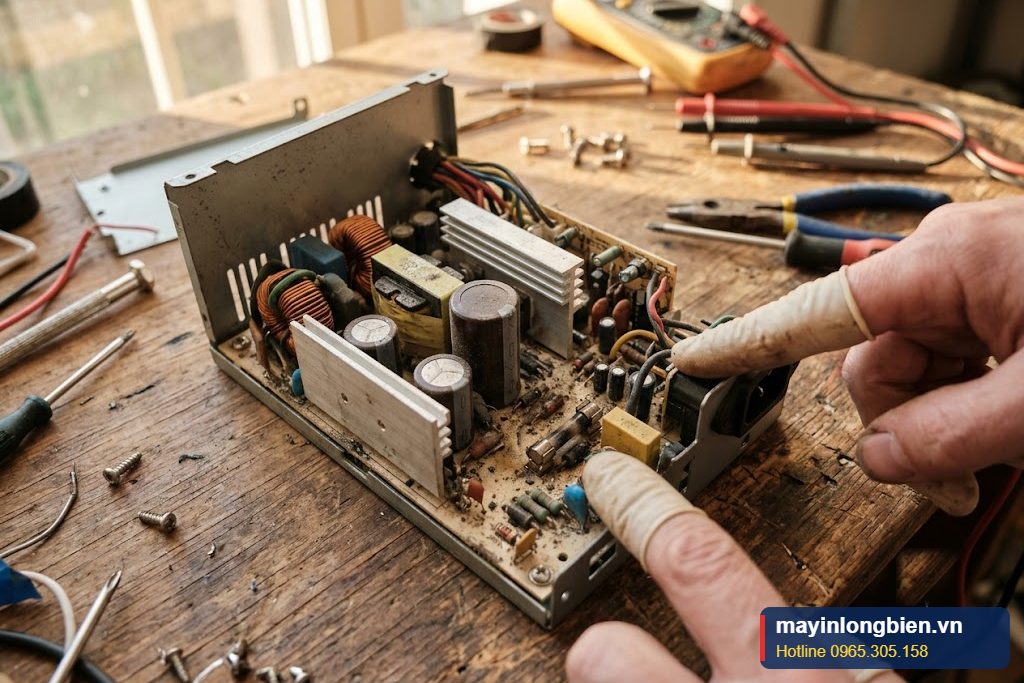

Trường hợp nguồn nổ cầu chì đen là dấu hiệu dòng ngắn mạch cực lớn đi qua trong tích tắc, làm dây chì bốc hơi và bám muội lên thành ống. Với tình trạng này, việc đầu tiên là tìm linh kiện chập chứ không phải tìm cầu chì để thay. Bộ nguồn gốm thì khó nhìn bên trong hơn, nên kỹ thuật viên sẽ đo thông mạch để xác nhận.

Nếu bạn chưa nắm rõ vị trí cầu chì và các khối mạch, có thể tham khảo bài viết về cấu tạo nguồn xung máy tính để hiểu luồng điện từ ổ cắm đi qua những linh kiện nào.

Vì sao không được thay cầu chì rồi cắm điện ngay

Đây là sai lầm phổ biến nhất khi gặp nguồn máy tính nổ cầu chì. Lý do rất đơn giản: cầu chì nổ là hậu quả, không phải nguyên nhân. Nếu linh kiện chập vẫn còn đó, dòng điện lớn sẽ lại chạy qua ngay khi cấp điện, và lần này hậu quả có thể nặng hơn:

• Cầu chì mới nổ tiếp, có khi văng mảnh thủy tinh.
• Dòng chập kéo dài làm cháy đường mạch, bong lớp đồng trên bo, khiến việc sửa khó hơn nhiều.
• Linh kiện còn tốt như IC điều khiển, điện trở, tụ cũng có thể chết theo.
• Một số người thay cầu chì lớn hơn hoặc nối tắt bằng dây đồng, cực kỳ nguy hiểm vì không còn gì bảo vệ, dễ gây cháy nổ.

Ngoài ra, việc tự mở bộ nguồn rất nguy hiểm. Tụ lọc cao áp trên 300V có thể giữ điện rất lâu sau khi đã rút phích cắm. Chạm tay vào chân tụ có thể bị giật mạnh. Vì vậy, nếu không có kinh nghiệm và dụng cụ xả tụ, bạn không nên tự mở nguồn.

Các linh kiện kéo theo: cầu diode, mosfet, tụ lọc

Khi cầu chì nổ đen, kỹ thuật viên sẽ kiểm tra lần lượt các linh kiện nằm sau nó trên đường điện sơ cấp:

Cầu diode chỉnh lưu

Cầu diode biến điện xoay chiều 220V thành điện một chiều. Khi điện lưới có xung sét lan truyền hoặc tăng áp đột ngột, một hoặc nhiều diode trong cầu có thể chập. Chi tiết về lỗi này có trong bài nguồn cháy cầu diode.

Mosfet công suất và mosfet PFC

Ở nguồn có mạch APFC, mosfet PFC và diode PFC chịu điện áp gần 400V. Mosfet chập ba chân sẽ gây ngắn mạch thẳng đường cao áp, làm nổ cầu chì gần như ngay lập tức. Mosfet chính của tầng nghịch lưu (half-bridge, forward hoặc LLC) cũng là nghi phạm hàng đầu.

Tụ lọc cao áp và NTC

Tụ lọc cao áp bị chập hiếm hơn nhưng vẫn có thể xảy ra, đặc biệt với tụ kém chất lượng. Nhiệt trở NTC hạn dòng khởi động có thể nứt vỡ sau cú sốc dòng điện. Varistor (MOV) chống sét lan truyền đôi khi cũng nổ và đen vỏ khi hấp thụ xung quá lớn.

Ngoài ra, điện trở hồi tiếp dòng (điện trở sun), điện trở cực cổng mosfet và IC PWM hoặc IC PFC thường bị tổn hại theo. Bỏ sót những linh kiện này là lý do nguồn sửa xong lại chết sau vài ngày.

Một ví dụ điển hình: khi mosfet chập, điện áp cao có thể dội ngược qua chân cực cổng về IC điều khiển. IC lúc này vẫn có thể đo “bình thường” bằng đồng hồ nhưng thực tế không còn xuất xung đúng. Lắp mosfet mới vào mạch điều khiển lỗi, mosfet sẽ chết lại ngay lần cấp điện đầu tiên. Vì vậy, kỹ thuật viên giàu kinh nghiệm thường thay cả cụm linh kiện liên quan hoặc kiểm tra dạng xung bằng máy hiện sóng trước khi lắp mosfet.

Kiểm tra ngắn mạch sơ cấp trước khi cấp điện lại

Quy trình kiểm tra chuẩn đối với ca nguồn máy tính nổ cầu chì luôn bắt đầu bằng đo nguội (không cấp điện). Kỹ thuật viên sẽ:

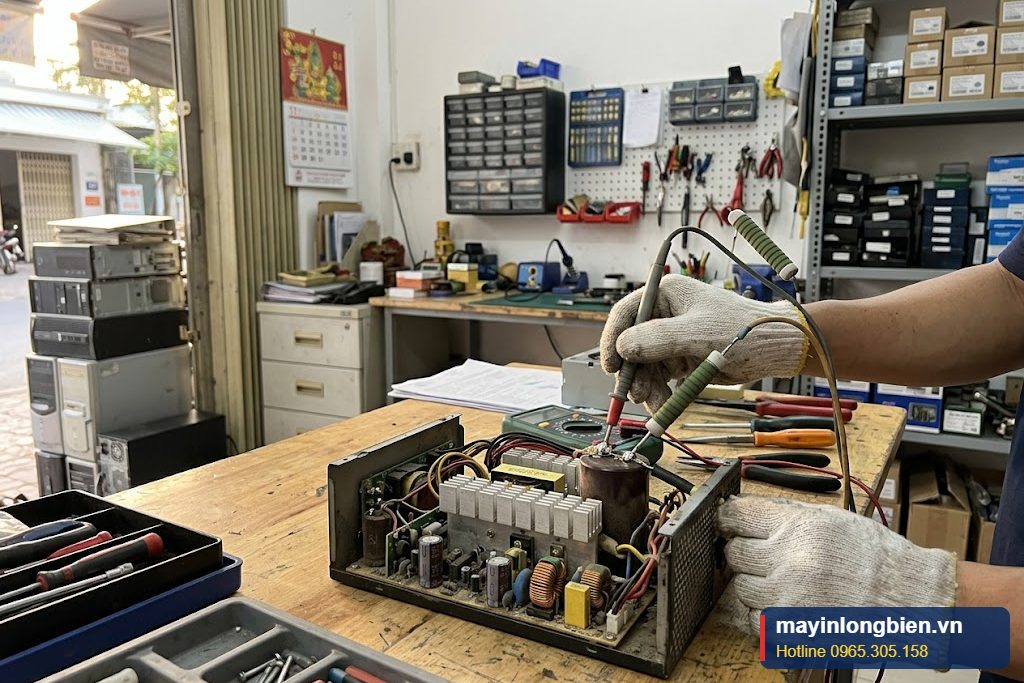

1. Xả hết điện trên tụ lọc cao áp bằng điện trở công suất, đo lại để chắc chắn điện áp về gần 0.
2. Đo điện trở giữa hai chân điện vào AC sau cầu chì. Nếu gần 0 ohm, có chập.

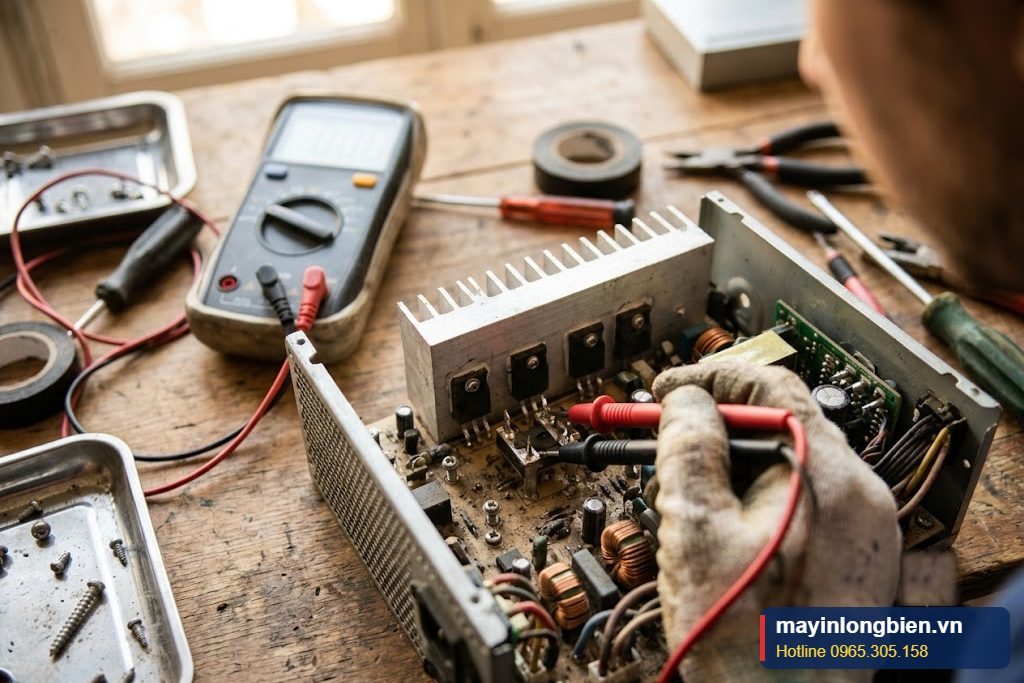

3. Đo từng chân cầu diode ở thang diode, xác định diode nào chập.
4. Đo mosfet ở thang diode và thang điện trở, so sánh giữa các chân D, S, G.
5. Đo đường cao áp DC (sau cầu diode) để xem còn chập hay không sau khi đã tháo linh kiện nghi ngờ.

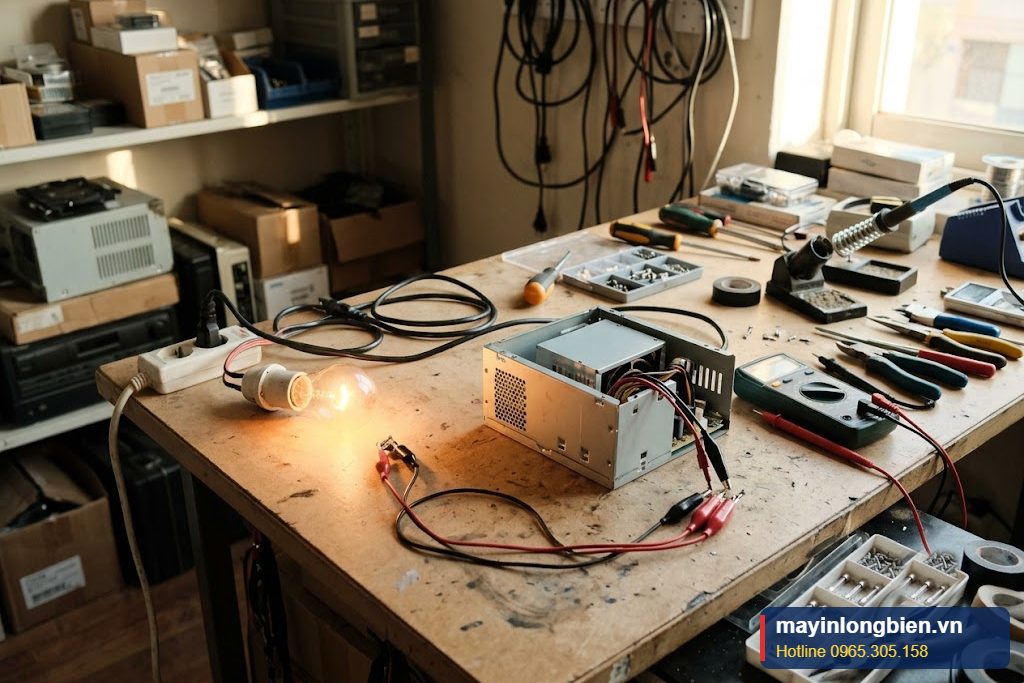

Sau khi thay linh kiện hỏng, nguồn được cấp điện lần đầu qua bóng đèn hạn dòng mắc nối tiếp. Nếu còn chập, bóng sáng rực và hạn chế dòng điện, tránh nổ thêm. Nếu bóng chỉ sáng lóe rồi tắt dần, nguồn đã ổn, có thể chuyển sang cấp điện trực tiếp và chạy tải giả.

Quy trình Thần Vũ kiểm tra và xử lý nguồn máy tính nổ cầu chì

Ở xưởng Thần Vũ tại Long Biên, các ca nổ cầu chì được xử lý theo quy trình đầy đủ, không chỉ thay linh kiện cháy mà còn tìm nguyên nhân gốc:

• Tiếp nhận và hỏi tình huống: nguồn nổ khi nào, có giông sét, mất điện hay vừa thay card mới không.
• Kiểm tra ngoại quan và đo nguội toàn bộ khối sơ cấp, kể cả mạch PFC và mạch nguồn phụ 5VSB.

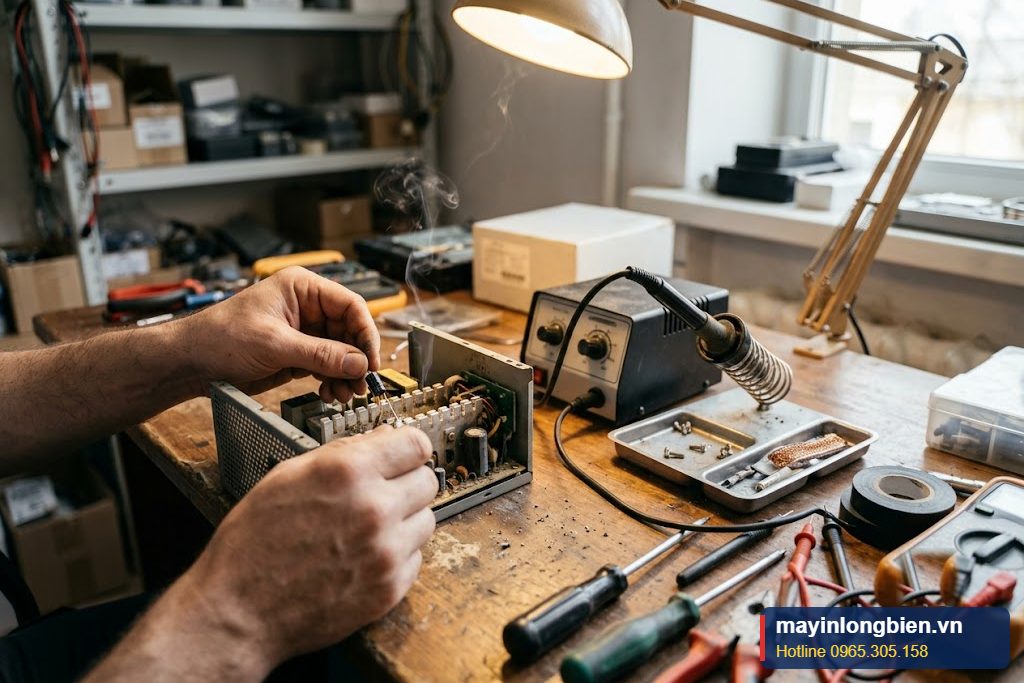

• Thay linh kiện đúng thông số: cầu chì đúng định mức và loại (nhanh hay chậm), mosfet tương đương hoặc tốt hơn, cầu diode đủ dòng.
• Kiểm tra mạch điều khiển: IC PWM, driver, opto, TL431 để đảm bảo mosfet mới không bị chết lại.
• Cấp điện qua đèn hạn dòng, chạy tải giả và đo điện áp các đường ra.

Thần Vũ kiểm tra, báo giá trước khi sửa và bảo hành sau sửa. Nhiều lỗi được sửa lấy nhanh trong ngày. Nếu bạn cần dịch vụ sửa nguồn máy tính chuyên sâu, có thể mang tới xưởng hoặc gửi qua đường vận chuyển. Xưởng cũng nhận các loại nguồn server như HP, Dell, Supermicro, Delta mà nhiều nơi từ chối.

Khi nào nên sửa, khi nào nên thay nguồn mới

Phần lớn ca đứt cầu chì nguồn đều sửa được nếu bo mạch chưa cháy loang và đường mạch còn nguyên. Tuy vậy, có vài trường hợp nên cân nhắc thay mới:

• Nguồn kém chất lượng, linh kiện sơ sài, không có mạch PFC, không đủ bảo vệ.
• Bo mạch cháy đen một vùng lớn, đường đồng bong tróc nhiều.
• Nguồn đời cũ, công suất không còn đáp ứng cấu hình hiện tại.

Ngược lại, nguồn công suất lớn của các hãng uy tín, nguồn máy đồng bộ khó tìm thay thế hay nguồn server đắt tiền thì sửa thường là lựa chọn kinh tế. Kỹ thuật viên sẽ tư vấn thẳng thắn sau khi kiểm tra.

Một tiêu chí khác là mức độ an toàn sau sửa. Nếu bộ nguồn có thiết kế bảo vệ tốt, sau khi thay linh kiện đúng thông số và chạy tải giả ổn định, bạn hoàn toàn có thể yên tâm sử dụng tiếp. Còn với nguồn trôi nổi không rõ nguồn gốc, kể cả khi sửa chạy được, rủi ro hỏng lại và kéo theo mainboard, card đồ họa vẫn cao hơn. Trong trường hợp này, kỹ thuật viên sẽ nói rõ để bạn tự quyết định, không ép sửa. Với máy đồng bộ của văn phòng, nếu cần giữ đúng loại nguồn nguyên bản, bạn có thể tham khảo thêm dịch vụ sửa nguồn máy tính để bàn của Thần Vũ.

Cách phòng tránh nổ cầu chì nguồn tái diễn

Một bộ nguồn đã nổ cầu chì một lần có thể sẽ nổ lại nếu điều kiện sử dụng không thay đổi. Một số cách phòng tránh hiệu quả:

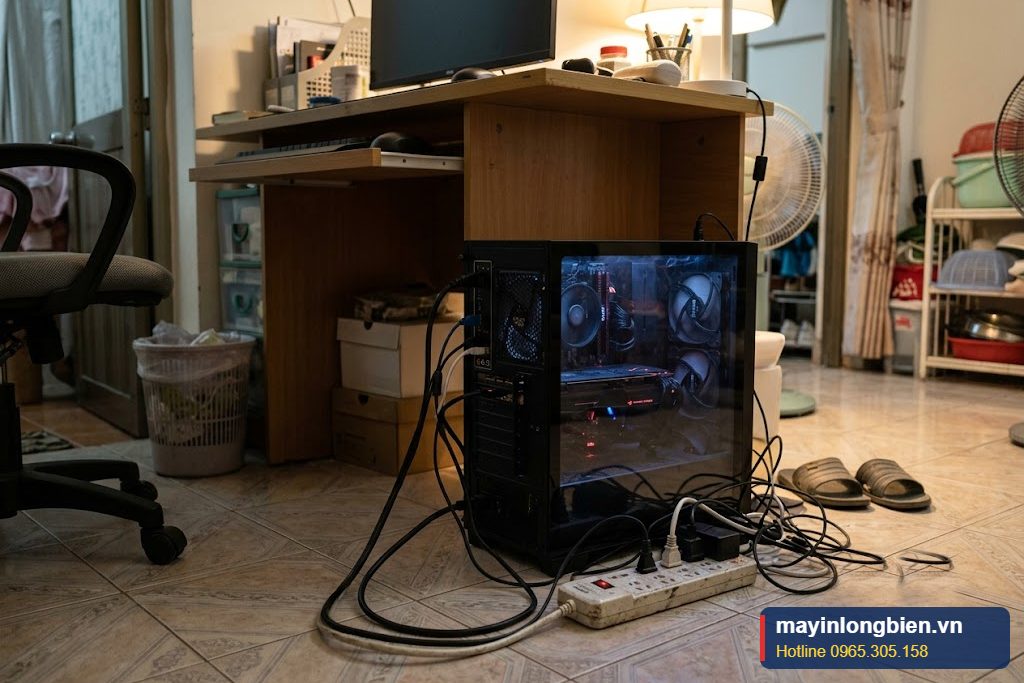

• Dùng ổ cắm có chống sét lan truyền, đặc biệt ở khu vực hay giông sét như ngoại thành.
• Rút điện máy tính khi có giông lớn hoặc khi đi vắng lâu ngày.
• Lắp ổn áp hoặc UPS cho khu vực điện lưới yếu, chập chờn.
• Vệ sinh bụi định kỳ để linh kiện công suất không bị quá nhiệt.
• Chọn nguồn đủ công suất khi nâng cấp card đồ họa, tránh nguồn làm việc quá tải liên tục.

Nếu từng gặp hiện tượng nguồn máy tính cháy nổ to kèm khói, cần ngừng sử dụng ngay và kiểm tra cả ổ cắm, dây điện trong nhà.

Những việc không nên tự làm khi gặp nổ cầu chì nguồn

Để an toàn cho bản thân và các linh kiện khác trong máy, khi gặp nguồn máy tính nổ cầu chì bạn nên tránh:

• Tự mở nguồn khi chưa biết cách xả tụ cao áp.
• Thay cầu chì rồi cắm điện thử ngay.
• Nối tắt cầu chì bằng dây đồng, giấy bạc.
• Dùng cầu chì có định mức cao hơn nguyên bản.
• Cắm thử nguồn vừa nổ vào main, card đồ họa đang tốt.

Cách an toàn nhất là rút điện, tháo nguồn ra và mang tới nơi có kỹ thuật viên chuyên nguồn. Hotline Thần Vũ 0965.305.158, Zalo 0983.504.555.

Ca thực tế tại Thần Vũ

một phòng game ở Gia Lâm gửi tới xưởng bộ nguồn công suất lớn của một máy chơi game, sau một trận giông buổi chiều máy tắt phụt và không lên lại. Trước đó thợ ở chỗ khác đã thay cầu chì mới nhưng cắm vào lại nổ tiếp. Mở nguồn ra, kỹ thuật viên thấy cầu chì đen kịt, varistor nứt vỏ. Đo nguội phát hiện cầu diode chập hai nhánh, mosfet PFC chập ba chân và điện trở sun bị đứt, IC PFC cũng không còn dao động. Sau khi thay đồng bộ các linh kiện, cấp điện qua bóng đèn hạn dòng thấy ổn, chạy tải giả nhiều giờ với điện áp 12V ổn định, bộ nguồn được bàn giao lại và phòng game được tư vấn lắp ổ cắm chống sét cho dãy máy.
