Điện áp 12V của nguồn bị tụt: dấu hiệu và cách khắc phục

Máy tính hay treo khi chơi game, card đồ họa thỉnh thoảng mất tín hiệu, máy tự tắt khi render, phần mềm giám sát báo đường 12V thấp hơn bình thường. Đây là những biểu hiện quen thuộc của tình trạng điện áp 12V tụt. Đường 12V gánh gần như toàn bộ công suất của CPU và card đồ họa trong máy tính hiện đại, nên chỉ cần nó yếu đi một chút là hệ thống mất ổn định. Điều đáng lo là sụt áp và gợn sóng lớn còn âm thầm làm hại bộ VRM trên mainboard và card đồ họa.

Bài viết này của kỹ thuật viên Thần Vũ tại Long Biên giải thích ngưỡng 12V chuẩn ATX, các nguyên nhân sụt áp do tụ lọc, cuộn cảm, diode chỉnh lưu, vì sao ripple lớn nguy hiểm và cách đo đúng dưới tải giả.

Tóm tắt nhanh

Chuẩn ATX cho phép 12V dao động trong khoảng 11,4V đến 12,6V
Nguyên nhân hay gặp: tụ lọc thứ cấp khô, diode chỉnh lưu yếu, mạch hồi tiếp lệch
Ripple lớn khó thấy bằng đồng hồ nhưng hại VRM, card đồ họa
Phải đo dưới tải, đo không tải gần như không phát hiện được lỗi

Máy chơi game hay treo do điện áp 12V tụt

Ngưỡng 12V chuẩn theo ATX: dao động bao nhiêu là chấp nhận được

Theo chuẩn ATX, các đường điện áp chính của bộ nguồn được phép dao động trong một biên độ nhất định quanh giá trị danh định. Với đường 12V, khoảng cho phép là từ 11,4V đến 12,6V. Tương tự, đường 5V từ khoảng 4,75V đến 5,25V, đường 3.3V từ khoảng 3,14V đến 3,47V.

Điện áp 12V đo dưới tải	Đánh giá
Khoảng 11,9V đến 12,2V	Rất tốt, nguồn ổn định
Khoảng 11,6V đến 11,9V	Chấp nhận được, nên theo dõi nếu trước đây cao hơn
Khoảng 11,4V đến 11,6V	Sát ngưỡng, dễ mất ổn định khi tải đỉnh
Dưới 11,4V	Ngoài chuẩn, nguồn yếu, cần kiểm tra ngay

Ngoài giá trị trung bình, còn phải xét đến độ ổn định khi tải thay đổi (load regulation) và gợn sóng (ripple). Một bộ nguồn tốt chỉ dao động rất ít khi tải tăng từ thấp lên cao. Nguồn yếu thì 12V tụt dần theo tải, đến một lúc nào đó chạm ngưỡng UVP hoặc khiến VRM của card đồ họa không còn đủ điện áp đầu vào, máy treo hoặc tắt.

Điện áp quá cao cũng không tốt. Nếu nguồn của bạn đo được 12V cao bất thường, hãy tham khảo bài nguồn máy tính ra điện áp cao.

Tụt áp do tụ lọc, cuộn cảm và diode chỉnh lưu

Ở phía thứ cấp, điện áp xung từ biến áp đi qua bộ chỉnh lưu, cuộn cảm lọc và tụ lọc để thành điện áp một chiều phẳng. Khi một trong các thành phần này xuống cấp, tình trạng nguồn sụt áp 12V xuất hiện:

Tụ lọc thứ cấp khô, phồng

Tụ mất điện dung và ESR tăng thì không còn giữ được điện áp khi dòng tải thay đổi nhanh. Đây là nguyên nhân số một, đặc biệt ở các tụ đặt sát tản nhiệt.

Diode Schottky hoặc mosfet chỉnh lưu yếu

Diode lão hóa có điện áp rơi tăng và dòng rò lớn hơn khi nóng, làm điện áp ra giảm và bản thân diode càng nóng hơn. Ở nguồn đời mới dùng chỉnh lưu đồng bộ, mosfet chỉnh lưu hoặc mạch điều khiển của nó lỗi cũng gây sụt áp.

Cuộn cảm lọc

Cuộn cảm bị quá nhiệt, lõi bị nứt hoặc bão hòa khi dòng lớn khiến điện áp dao động, đôi khi kèm tiếng rè.

Mạch hồi tiếp và mạch cảm biến điện áp

Điện trở chia áp hồi tiếp lệch giá trị, TL431 hay opto lão hóa khiến nguồn ổn định điện áp ở mức thấp hơn thiết kế. Ở một số nguồn có dây cảm biến điện áp (sense) trên giắc 24 pin, đầu cắm tiếp xúc kém cũng làm sai lệch điện áp.

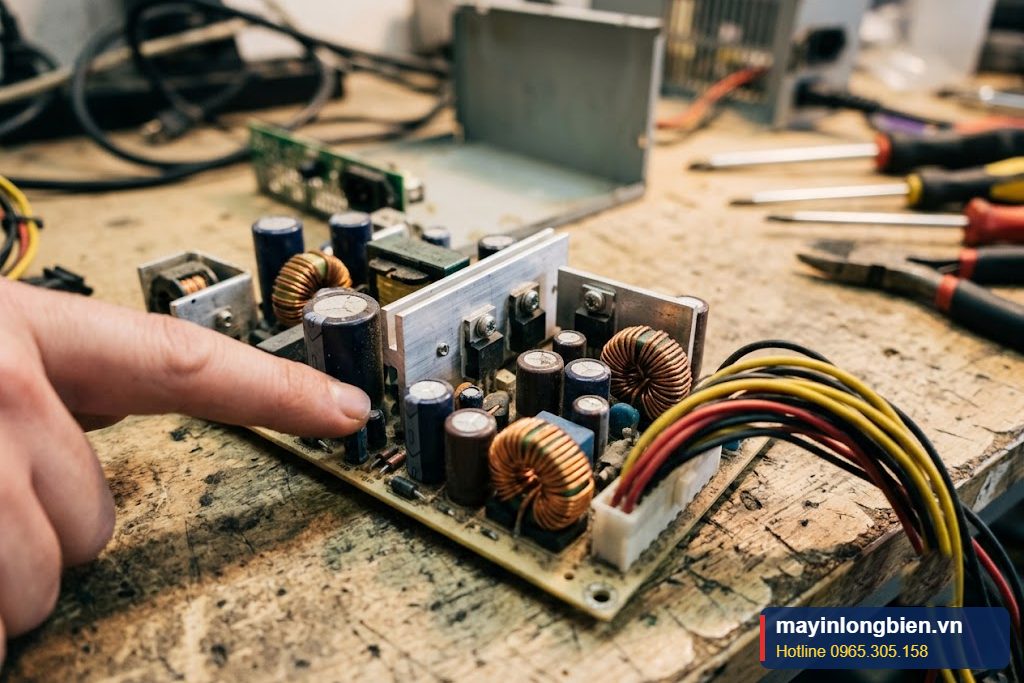

Tụ lọc thứ cấp và diode chỉnh lưu gây nguồn sụt áp 12V

Ngoài ra, tụ lọc cao áp phía sơ cấp yếu, mạch PFC hoạt động kém cũng khiến nguồn không đủ năng lượng khi tải đỉnh, điện áp 12V tụt sâu trong khoảnh khắc. Dây dẫn và đầu cắm cũng có điện trở: dây nhỏ, đầu cắm oxy hóa làm điện áp tại card thấp hơn tại nguồn.

Ripple lớn: lỗi khó thấy nhưng hại linh kiện

Ripple là thành phần gợn sóng xoay chiều chồng lên điện áp một chiều. Chuẩn ATX giới hạn ripple trên đường 12V ở mức 120mV đỉnh-đỉnh, nguồn chất lượng cao thường thấp hơn nhiều. Khi tụ lọc xuống cấp, ripple tăng lên đáng kể.

Vấn đề là đồng hồ vạn năng chỉ hiển thị giá trị trung bình, nên một nguồn có ripple rất lớn vẫn có thể đo được 12V “đẹp”. Hậu quả của ripple lớn:

Tụ và mosfet trong bộ VRM của mainboard, card đồ họa phải làm việc nặng hơn, nóng hơn, nhanh hỏng.
Hệ thống mất ổn định ngẫu nhiên: treo máy, màn hình xanh, lỗi driver đồ họa, ổ cứng lỗi ghi.
Tiếng rè từ cuộn cảm tăng lên.
Máy tự khởi động lại không rõ lý do.

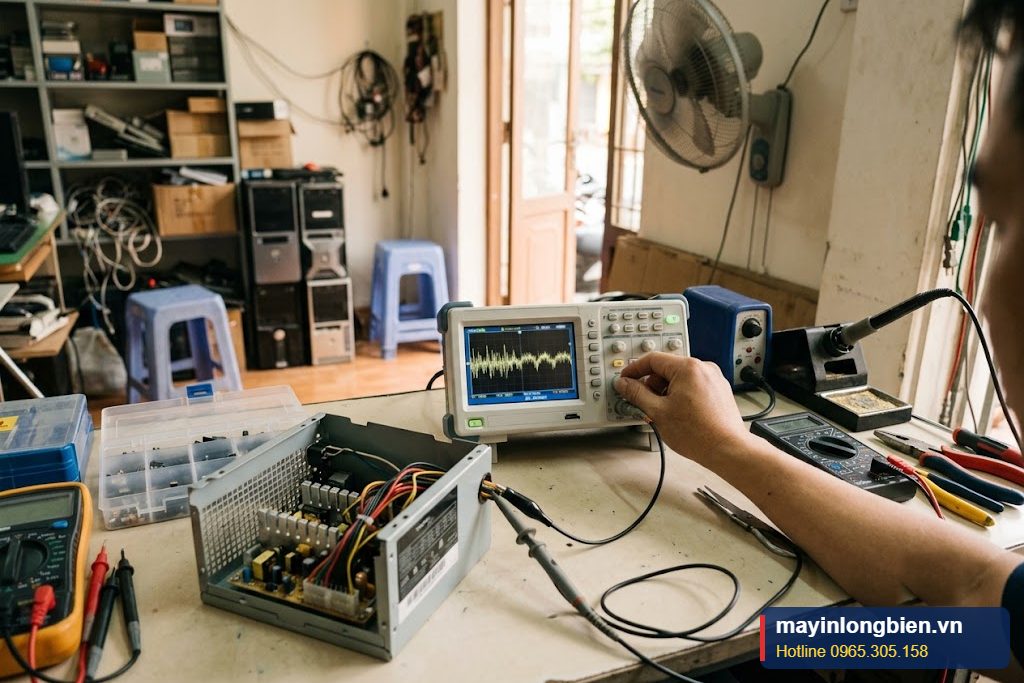

Chỉ có máy hiện sóng mới đo được ripple chính xác. Vì vậy, khi máy có những lỗi ngẫu nhiên khó giải thích mà phần mềm báo điện áp vẫn ổn, kiểm tra ripple tại xưởng là bước cần thiết.

Các đường điện áp khác cũng có thể bị ảnh hưởng tương tự. Nếu nghi ngờ 5V, 3.3V sai lệch, xem thêm bài nguồn máy tính điện áp 5V, 3.3V sai.

Đo áp dưới tải giả thay vì đo không tải

Sai lầm phổ biến là đo điện áp nguồn khi chỉ kích bằng kẹp giấy, không cắm tải. Ở trạng thái không tải hoặc tải rất nhẹ, kể cả nguồn yếu vẫn có thể cho ra 12V gần chuẩn. Lỗi chỉ lộ ra khi dòng điện lớn chạy qua.

Đo bằng phần mềm khi chạy tải nặng: theo dõi xu hướng 12V khi chạy game hoặc phần mềm kiểm tra tải. Độ chính xác hạn chế nhưng hữu ích để so sánh.
Đo bằng đồng hồ trên giắc khi máy chạy tải: chính xác hơn phần mềm, nhưng cần cẩn thận không chạm chập.

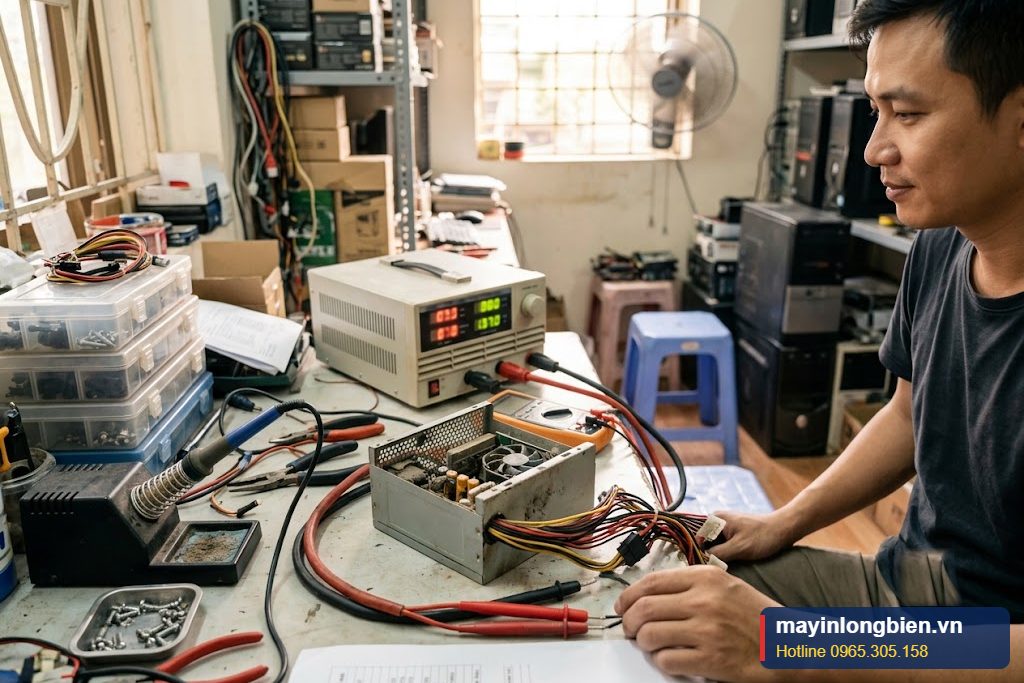

Đo trên tải giả điện tử: cách chuẩn nhất. Tải giả cho phép đặt dòng tải chính xác trên từng đường, tăng dần từ thấp đến cao, thậm chí tạo tải xung giống card đồ họa. Kết hợp đồng hồ và máy hiện sóng để đo điện áp, ripple, thời gian đáp ứng.

Tại xưởng Thần Vũ, mọi bộ nguồn nghi sụt áp đều được chạy tải giả, ghi lại điện áp ở nhiều mức tải để so sánh trước và sau khi sửa.

Một chi tiết quan trọng khác là đo ở đâu. Điện áp đo ngay tại đầu cắm card đồ họa có thể thấp hơn tại đầu ra của bo nguồn vì điện trở dây dẫn và tiếp điểm. Nếu chênh lệch giữa hai điểm lớn bất thường, lỗi có thể nằm ở dây hoặc đầu cắm chứ không phải bo mạch nguồn. Ở nguồn dạng module, các chân cắm trên bảng mạch module cũng hay bị oxy hóa hoặc lỏng sau nhiều lần tháo lắp. Kỹ thuật viên sẽ đo cả hai vị trí để khoanh vùng chính xác, tránh thay linh kiện không cần thiết.

Thời điểm đo cũng cần chú ý. Nguồn khi còn nguội có thể cho điện áp khá tốt, nhưng sau khi chạy tải nặng một lúc, các linh kiện nóng lên, tụ khô và diode yếu mới bộc lộ rõ. Do đó, quá trình kiểm tra luôn kéo dài đủ lâu để nguồn đạt nhiệt độ làm việc thực tế.

Cách phòng tránh điện áp 12V tụt tái diễn

Chọn nguồn có công suất thực trên đường 12V đủ cho CPU và card đồ họa, có dư địa.
Dùng dây PCIe riêng cho card công suất lớn, hạn chế dây chia, dây chuyển đổi.
Cắm chặt các đầu cắm, kiểm tra chân cắm không bị oxy hóa.
Giữ nguồn mát, vệ sinh bụi định kỳ để tụ lọc thứ cấp bền lâu.
Sử dụng ổn áp hoặc UPS ở nơi điện lưới thấp, chập chờn. Tham khảo bài chọn ổ cắm, ổn áp cho máy tính.
Kiểm tra điện áp định kỳ bằng phần mềm, ghi lại để phát hiện xu hướng giảm dần.

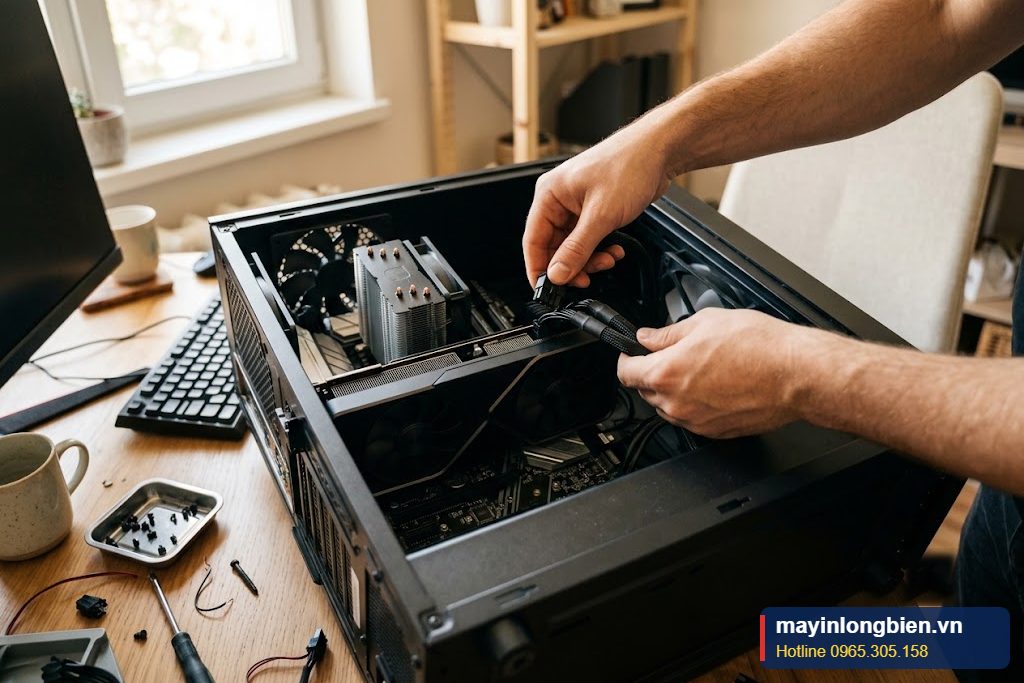

Dây PCIe riêng cho card đồ họa giúp hạn chế nguồn yếu điện áp

Những việc không nên tự làm khi gặp sụt áp 12V

Không mở nguồn chỉnh biến trở (nếu có) để “kéo” điện áp lên. Việc này không sửa được nguyên nhân, còn có thể làm nguồn quá áp khi tải nhẹ.
Không tự mở nguồn thay tụ khi chưa xả tụ cao áp, nguy cơ bị giật.
Không tiếp tục ép xung, chơi game nặng khi biết nguồn đang sụt áp.
Không dùng thêm nguồn phụ ghép song song không đúng kỹ thuật.
Không đánh giá nguồn chỉ bằng đo không tải.

Nếu điện áp 12V tụt kèm theo máy tự tắt, tự khởi động lại hay có mùi lạ, hãy ngừng dùng và đưa nguồn đi kiểm tra.

Quy trình Thần Vũ kiểm tra và xử lý sụt áp 12V

Chạy tải giả ở nhiều mức tải, ghi lại điện áp 12V, 5V, 3.3V, 5VSB.
Đo ripple bằng máy hiện sóng, kiểm tra đáp ứng khi tải thay đổi đột ngột.
Xả tụ cao áp, mở nguồn, kiểm tra ngoại quan tụ, cuộn cảm, mối hàn, tản nhiệt.
Đo ESR tụ thứ cấp, kiểm tra diode Schottky, mosfet chỉnh lưu, mạch hồi tiếp TL431, opto.
Kiểm tra tụ lọc cao áp, mạch PFC nếu sụt áp xảy ra khi tải đỉnh.
Thay linh kiện: tụ ESR thấp 105°C, diode đúng thông số, hàn lại mối hàn.
Chạy tải giả lại, so sánh với số liệu trước sửa, chạy thử dài trước khi bàn giao.

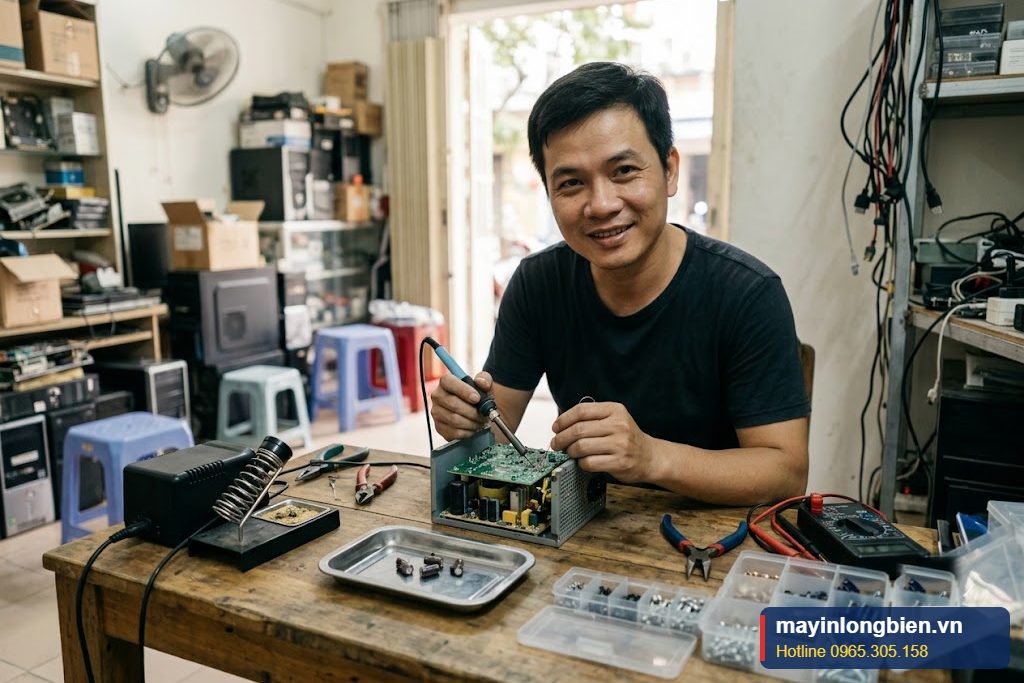

Kỹ thuật viên thay tụ lọc khi sửa nguồn sụt áp 12V

Thần Vũ kiểm tra, báo giá trước khi sửa và có bảo hành sau sửa. Xem thêm dịch vụ sửa nguồn máy tính hoặc liên hệ hotline 0965.305.158, Zalo 0983.504.555.

Thời gian sửa, báo giá sau kiểm tra và bảo hành

Lỗi sụt áp do tụ khô, diode yếu thường được sửa lấy nhanh, nhiều ca xong trong ngày. Trường hợp cần chạy thử dài để xác nhận lỗi chập chờn sẽ được hẹn thời gian cụ thể. Khách hàng nhận báo giá trước khi sửa, đồng ý mới tiến hành, và có bảo hành sau sửa. Khách ở Long Biên, Gia Lâm, Đông Anh và nội thành Hà Nội có thể mang nguồn trực tiếp tới xưởng hoặc gửi qua vận chuyển.

Nếu chưa chắc điện áp 12V tụt là do nguồn hay do mainboard, card đồ họa, bạn nên mang cả thùng máy. Kỹ thuật viên sẽ thử chéo với nguồn chuẩn của xưởng, đo trực tiếp trên cấu hình thực tế và đưa ra kết luận rõ ràng trước khi báo giá. Cách làm này giúp bạn không phải trả tiền cho những linh kiện không hỏng.

Ca thực tế tại Thần Vũ

một bạn sinh viên ở Gia Lâm mang tới bộ nguồn của máy chơi game, máy hay treo và mất tín hiệu card đồ họa sau khoảng mười lăm phút chơi game nặng, phần mềm giám sát báo 12V tụt khá sâu. Trên tải giả, nguồn cho 12V khá đẹp khi tải nhẹ, nhưng khi tăng tải, điện áp 12V tụt xuống dưới ngưỡng chuẩn, máy hiện sóng cho thấy ripple rất lớn. Mở nguồn ra, dãy tụ lọc đầu ra 12V cạnh tản nhiệt đã khô, hai tụ phồng nhẹ, diode Schottky 12V nóng bất thường và có dòng rò khi nóng. Sau khi thay toàn bộ tụ lọc thứ cấp, thay diode và vệ sinh tản nhiệt, chạy lại tải giả cho 12V ổn định gần giá trị danh định, ripple giảm rõ rệt. Máy chơi game nhiều giờ không còn treo hay mất tín hiệu.
