Nguồn chết IC nguồn chính: biểu hiện và cách sửa

Cắm điện thì đèn chờ trên mainboard sáng, chuột bàn phím có đèn, nhưng bấm nút nguồn thì quạt nguồn không quay, máy không lên. Kích nguồn bằng kẹp giấy cũng không có phản ứng. Nhiều khả năng bộ nguồn đang gặp tình trạng chết IC nguồn chính, tức IC điều khiển khối công suất chính (IC PWM) không còn tạo xung, khiến nguồn không dao động dù phần nguồn phụ vẫn hoạt động. Đây là lỗi tinh vi hơn so với nổ cầu chì hay chập mosfet, đòi hỏi đo đạc có phương pháp.

Bài viết này của kỹ thuật viên Thần Vũ tại Long Biên phân biệt các loại IC trong nguồn, dấu hiệu nhận biết, cách đo chân nguồn nuôi và chân dao động, cách tìm IC thay thế tương đương và quy trình xử lý an toàn.

Tóm tắt nhanh

Có 5VSB nhưng kích không lên nguồn chính là dấu hiệu điển hình của lỗi IC hoặc mạch điều khiển
Phân biệt IC PWM, IC giám sát, IC PFC và IC LLC để đo đúng chỗ
Kiểm tra điện áp nuôi Vcc, chân dao động, chân bảo vệ trước khi kết luận IC chết
Thay IC tương đương phải khớp sơ đồ chân, tần số, chức năng bảo vệ

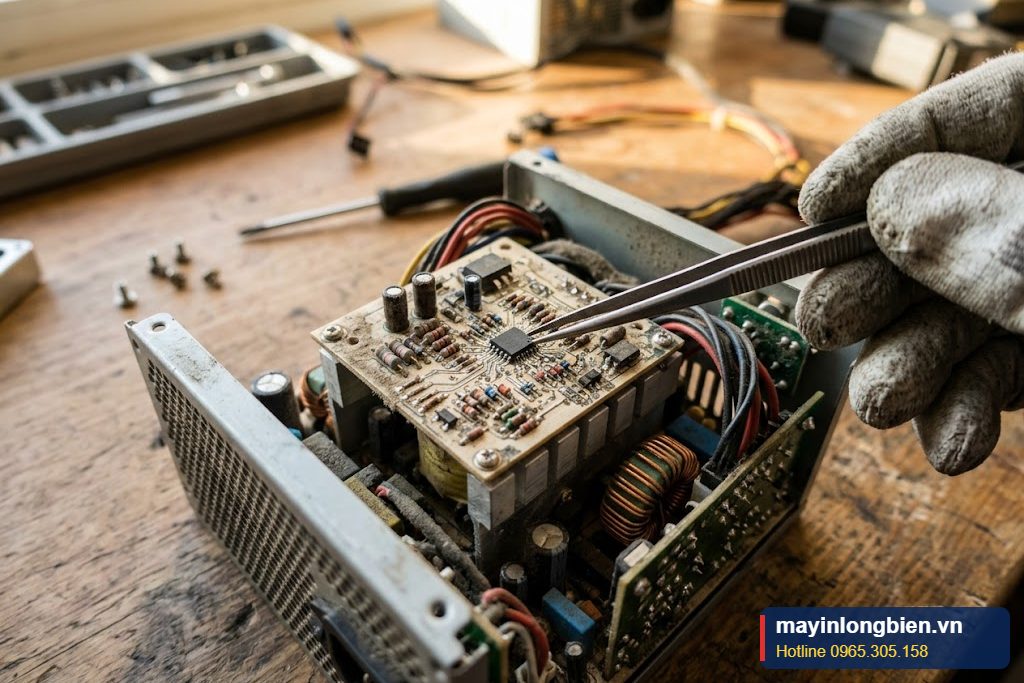

Khu vực IC điều khiển trên bo nguồn bị chết IC nguồn chính

IC PWM, IC giám sát và IC PFC khác nhau thế nào

Một bộ nguồn ATX hiện đại thường có nhiều IC, mỗi IC đảm nhận một nhiệm vụ riêng. Hiểu đúng vai trò giúp khoanh vùng nhanh:

Loại IC	Nhiệm vụ	Khi hỏng
IC PWM (nguồn chính)	Tạo xung điều khiển mosfet khối công suất chính, ổn định điện áp ra qua mạch hồi tiếp	Nguồn không dao động, không có 12V, 5V, 3.3V
IC điều khiển LLC	Điều khiển mạch cộng hưởng LLC ở nguồn hiệu suất cao	Tương tự IC PWM
IC PFC	Điều khiển mosfet PFC, nâng điện áp DC lên khoảng 380V đến 400V	Nguồn yếu, không lên hoặc chết mosfet PFC
IC giám sát (supervisor)	Theo dõi điện áp ra, tạo tín hiệu Power Good, kích hoạt bảo vệ OVP, UVP, OCP	Nguồn lên rồi tắt, không có PG, bảo vệ sai
IC 5VSB	Tạo điện áp chờ 5V cho mainboard	Mất điện chờ, main không nhận nút nguồn

Ở nguồn đời cũ, IC PWM quen thuộc là loại điều khiển half-bridge với biến áp driver, còn IC giám sát nằm riêng. Ở nguồn đời mới, nhiều hãng dùng IC combo tích hợp PFC và PWM, hoặc IC LLC kết hợp với IC giám sát nhiều chức năng ở phía thứ cấp. Có nguồn đặt IC PWM ở phía thứ cấp, nhận điện nuôi từ nguồn phụ 5VSB. Vì vậy, không thể đo theo một khuôn mẫu chung cho mọi nguồn.

Dấu hiệu nguồn có 5VSB nhưng không lên nguồn chính

Đây là triệu chứng điển hình của trường hợp chết IC nguồn chính hoặc lỗi mạch điều khiển liên quan:

Cắm điện thì có đèn chờ trên main, chuột, bàn phím USB vẫn sáng đèn.
Đo dây tím trên giắc 24 pin có khoảng 5V.
Kích dây xanh lá (PS_ON) xuống mass, quạt không quay, không có 12V, 5V, 3.3V.
Không có tiếng tạch tạch, không có mùi khét, cầu chì vẫn còn.

Tuy nhiên, triệu chứng này không chỉ do IC chết. Các nguyên nhân khác có thể là: mạch nhận lệnh PS_ON bị hỏng (transistor, opto), mất điện áp nuôi cho IC PWM do diode, tụ, điện trở trong mạch cấp nguồn, mạch PFC không chạy khiến IC PWM bị khóa, hoặc IC giám sát báo lỗi giả và khóa nguồn. Thậm chí, mosfet hoặc diode xung phía thứ cấp chập cũng có thể khiến nguồn khởi động rồi khóa ngay đến mức người dùng không nhận ra. Chi tiết về lỗi phía thứ cấp có trong bài nguồn máy tính chết diode xung.

Đo nguồn standby trên giắc 24 pin khi nguồn không dao động

Lưu ý quan trọng: người dùng chỉ nên kiểm tra ở giắc bên ngoài. Mọi thao tác bên trong vỏ nguồn đều tiềm ẩn nguy hiểm vì tụ lọc cao áp có thể vẫn còn tích điện vài trăm vôn dù đã rút phích cắm.

Đo chân nguồn nuôi và chân dao động của IC

Khi nghi ngờ chết IC nguồn chính, kỹ thuật viên sẽ đo theo trình tự để tránh thay nhầm:

Xác định mã IC và tra sơ đồ chân: chân Vcc (nguồn nuôi), GND, chân xuất xung (OUT), chân dao động (RT, CT), chân hồi tiếp (FB), chân bảo vệ dòng (CS), chân bật tắt.
Đo điện áp nuôi Vcc khi kích nguồn: nếu không có hoặc quá thấp, lỗi nằm ở mạch cấp nguồn cho IC chứ chưa chắc IC hỏng. Kiểm tra diode, tụ nuôi, điện trở mồi, transistor bật nguồn.
Đo điện áp chuẩn nội (VREF) nếu IC có chân này. Có Vcc mà không có VREF thì IC gần như chắc chắn đã chết.
Kiểm tra chân dao động bằng máy hiện sóng: phải có dạng sóng răng cưa hoặc tam giác. Kiểm tra tụ, điện trở định thời.
Kiểm tra chân bảo vệ và chân bật tắt: nếu chân này đang ở mức khóa do mạch bảo vệ, IC tốt vẫn không xuất xung.
Kiểm tra chân xuất xung: có xung ra nhưng mosfet không chạy thì lỗi ở mạch driver hoặc mosfet.

Một kỹ thuật an toàn thường dùng là cấp nguồn nuôi riêng cho IC từ nguồn DC bên ngoài, không cấp điện cao áp, để kiểm tra IC có dao động không. Cách này giúp loại trừ IC mà không có nguy cơ làm nổ linh kiện công suất.

Kiểm tra chân dao động IC PWM nguồn máy tính bằng máy hiện sóng

Tìm IC thay thế tương đương khi không có mã gốc

Nhiều bộ nguồn, nhất là nguồn đời cũ hoặc nguồn server, dùng IC đã ngừng sản xuất hoặc khó tìm. Khi đó, kỹ thuật viên cần tìm IC thay thế tương đương. Các tiêu chí:

Cùng sơ đồ chân và kiểu chân (DIP hay SMD), hoặc có thể chuyển đổi bằng mạch phụ an toàn.
Cùng kiểu điều khiển: chế độ dòng (current mode) hay chế độ áp (voltage mode), cùng kiểu đầu ra (đơn hay đôi, đẩy kéo).
Tần số làm việc, ngưỡng khởi động và ngưỡng tắt (UVLO) tương đương, nếu không nguồn sẽ không khởi động hoặc khởi động rồi tắt.
Giới hạn chu kỳ làm việc (duty cycle) tối đa phù hợp với cấu hình mạch, tránh bão hòa biến áp.
Chức năng bảo vệ tương tự: khởi động mềm, bảo vệ quá dòng từng chu kỳ.

Thay IC không tương đương có thể khiến nguồn chạy được nhưng nóng hơn, kém ổn định, hoặc nguy hiểm hơn là làm chết mosfet ngay khi tải nặng. Đây là việc đòi hỏi kinh nghiệm và tài liệu kỹ thuật, không nên làm theo kiểu “thử đại”. Với IC PFC, các yêu cầu tương tự cũng áp dụng; tham khảo thêm bài nguồn máy tính chết PFC.

Thay IC nguồn xung bằng máy khò tại xưởng

Quy trình Thần Vũ kiểm tra và xử lý chết IC nguồn chính

Tại xưởng Thần Vũ ở Long Biên, quy trình xử lý lỗi IC nguồn được thực hiện cẩn thận:

Xác nhận triệu chứng: đo 5VSB, kích PS_ON, kiểm tra tín hiệu Power Good.
Xả tụ cao áp, mở nguồn, kiểm tra ngoại quan và đo nguội toàn bộ khối công suất để chắc chắn không có linh kiện chập.
Đo mạch cấp nguồn nuôi IC, mạch nhận lệnh PS_ON, opto, TL431.
Cấp nguồn nuôi riêng cho IC để kiểm tra dao động, xung ra bằng máy hiện sóng.
Thay IC đúng mã hoặc tương đương, thay luôn tụ nuôi IC đã khô.
Cấp điện qua bóng đèn hạn dòng, chạy tải giả, đo điện áp, ripple, nhiệt độ mosfet.

Cấp điện thử qua bóng đèn hạn dòng sau khi thay IC PWM nguồn máy tính

Khi IC chết kéo theo mosfet, quy trình sẽ kết hợp với các bước trong bài nguồn chết mosfet. Thần Vũ kiểm tra, báo giá trước khi sửa, có bảo hành sau sửa. Tìm hiểu thêm dịch vụ sửa nguồn máy tính và sửa nguồn server cho các module HP, Dell, IBM/Lenovo, Supermicro, Delta.

Khi nào nên sửa, khi nào nên thay nguồn mới

Lỗi chết IC nguồn chính nếu chỉ dừng ở IC và vài linh kiện nhỏ thì sửa rất kinh tế, nhất là với nguồn công suất lớn, nguồn máy đồng bộ, nguồn server. Nên cân nhắc thay mới khi:

IC đã ngừng sản xuất, không có IC tương đương phù hợp.
IC chết kéo theo hỏng nhiều khối mạch, bo mạch bị cháy.
Nguồn kém chất lượng, giá trị sửa không tương xứng.

Kỹ thuật viên sẽ tư vấn trung thực sau khi kiểm tra, khách hàng tự quyết định.

Một điểm cần cân nhắc thêm là thời gian. Với máy văn phòng, máy chủ đang phục vụ công việc, việc chờ đặt IC hiếm có thể ảnh hưởng nhiều hơn chi phí sửa. Khi đó, bạn có thể cân nhắc dùng tạm một bộ nguồn tương thích để máy hoạt động ngay, trong lúc chờ sửa nguồn gốc. Còn với nguồn server dạng module, nếu hệ thống có nguồn dự phòng (redundant), bạn có thể tháo module hỏng ra sửa mà máy chủ vẫn chạy bằng module còn lại.

Máy chủ lưu trữ văn phòng hoạt động lại sau khi sửa nguồn

Cách phòng tránh chết IC nguồn chính tái diễn

Dùng ổ cắm chống sét, ổn áp để hạn chế xung điện áp lan vào mạch điều khiển.
Giữ nguồn mát, vệ sinh bụi định kỳ, vì nhiệt độ cao làm IC và tụ nuôi IC nhanh xuống cấp.
Thay tụ nuôi IC, tụ nguồn phụ khi đã khô, tránh IC làm việc với điện áp nuôi dao động.
Không cắm rút điện liên tục khi nguồn có biểu hiện lạ.
Chọn nguồn có chất lượng tốt ngay từ đầu, vì IC và linh kiện quanh IC ở nguồn giá rẻ thường chịu đựng kém hơn.

Với máy chạy liên tục như máy chủ lưu trữ, camera, máy tính phòng game, nên kiểm tra định kỳ bộ nguồn, đặc biệt là nhóm tụ nuôi IC và tụ nguồn phụ. Đây là những tụ nhỏ, rẻ nhưng lại quyết định sự ổn định của IC. Khi chúng khô, IC phải làm việc với điện áp nuôi dao động, khởi động không dứt khoát, lâu ngày làm IC suy yếu và chết hẳn. Thay tụ dự phòng sớm giúp tránh được nhiều ca chết IC nguồn chính không đáng có.

Những việc không nên tự làm khi gặp chết IC nguồn chính

Không tự mở nguồn khi chưa xả tụ cao áp.
Không thay IC theo kiểu “thử đại” khi chưa đo mạch cấp nguồn và mạch bảo vệ.
Không dùng IC khác sơ đồ chân hoặc khác kiểu điều khiển.
Không cấp điện trực tiếp lần đầu sau khi thay IC, luôn dùng bóng đèn hạn dòng.
Không nối tắt chân bảo vệ để “ép” nguồn chạy: nguồn có thể chạy được nhưng mất hoàn toàn khả năng tự bảo vệ, rất nguy hiểm cho main và card.

Liên hệ hotline 0965.305.158 hoặc Zalo 0983.504.555 để được tư vấn trước khi gửi nguồn tới xưởng.

Ca thực tế tại Thần Vũ

một văn phòng ở Gia Lâm gửi tới bộ nguồn của một máy chủ lưu trữ nhỏ, cắm điện vẫn có 5VSB, đèn chờ sáng nhưng bấm nút không lên, kích PS_ON cũng không có phản ứng. Kỹ thuật viên xả tụ, đo nguội khối công suất thấy mosfet, cầu diode, diode xung đều tốt. Đo mạch cấp nguồn nuôi IC PWM thấy điện áp Vcc đủ nhưng chân điện áp chuẩn VREF bằng 0, chân dao động không có xung, xác định IC nguồn chính đã chết; tụ nuôi IC bên cạnh cũng đã khô. Sau khi thay IC đúng mã, thay tụ nuôi, cấp điện qua bóng đèn hạn dòng rồi chạy tải giả, điện áp các đường ra ổn định, nguồn được lắp lại và máy chủ hoạt động bình thường trong ngày.

Thần Vũ nhận Sửa nguồn máy tính tại Hà Nội, Sửa máy tính tại nhà Hà Nội. Kỹ thuật kiểm tra, báo giá trước khi sửa; nhiều lỗi nguồn thông dụng lấy trong ngày.

Thần Vũ hỗ trợ tại đâu?

Kỹ thuật Thần Vũ hỗ trợ tận nơi tại Long Biên, Gia Lâm, Đông Anh và các quận nội thành Hà Nội: Hoàn Kiếm, Ba Đình, Đống Đa, Hai Bà Trưng, Cầu Giấy, Thanh Xuân, Hoàng Mai, Tây Hồ, Nam Từ Liêm, Bắc Từ Liêm, Hà Đông. Khách ở xa có thể gửi máy về xưởng tại Long Biên hoặc nhờ tư vấn từ xa qua Zalo.

Câu hỏi thường gặp

Làm sao biết nguồn bị chết IC nguồn chính? Dấu hiệu thường gặp là có điện chờ 5VSB nhưng kích nguồn không lên 12V, 5V, 3.3V. Tuy nhiên cần đo mạch cấp nguồn và mạch bảo vệ mới khẳng định IC chết.

IC nguồn có tự chết không? IC thường chết do xung điện áp từ mosfet chập, sét lan truyền, nhiệt độ cao lâu ngày hoặc điện áp nuôi không ổn định do tụ khô.

Không có IC đúng mã thì có sửa được không? Nhiều trường hợp có thể dùng IC tương đương nếu khớp sơ đồ chân, kiểu điều khiển và ngưỡng hoạt động. Kỹ thuật viên sẽ kiểm tra và tư vấn.

Thay IC nguồn có lâu không? Nếu có sẵn IC, nhiều ca được sửa lấy trong ngày. IC hiếm cần đặt sẽ được báo thời gian cụ thể.

Thần Vũ có sửa IC nguồn server không? Có. Xưởng nhận sửa nguồn server HP, Dell, IBM/Lenovo, Supermicro, Delta và các module hot-swap.
