Card đồ họa báo thiếu nguồn, sáng đèn đỏ đầu cắm PCIe

Bật máy lên, quạt chạy nhưng màn hình đen, nhìn vào card thấy một đèn đỏ nhỏ sáng ngay cạnh đầu cắm nguồn phụ, hoặc màn hình hiện dòng thông báo yêu cầu cắm nguồn cho card. Card đồ họa báo thiếu nguồn là lỗi gây lo lắng vì người dùng không biết nên nghi card hay nghi nguồn. Thực tế có nhiều nguyên nhân, từ đơn giản như cắm giắc chưa chặt đến phức tạp như đường 12V của nguồn bị sụt khi card khởi động.

Bài viết này giải thích ý nghĩa đèn báo trên card, các nguyên nhân thường gặp, cách phân định lỗi bằng cách thử chéo, những việc không nên tự làm và quy trình xử lý tại xưởng Thần Vũ Long Biên.

Tóm tắt nhanh

Đèn đỏ cạnh giắc PCIe báo card không nhận đủ nguồn phụ
Hay gặp: giắc lỏng, dây đứt ngầm, adapter kém, 12V sụt khi khởi động
Thử card với nguồn tốt và nguồn với card khác để phân định
Không dùng adapter Molex, SATA cho card ngốn điện

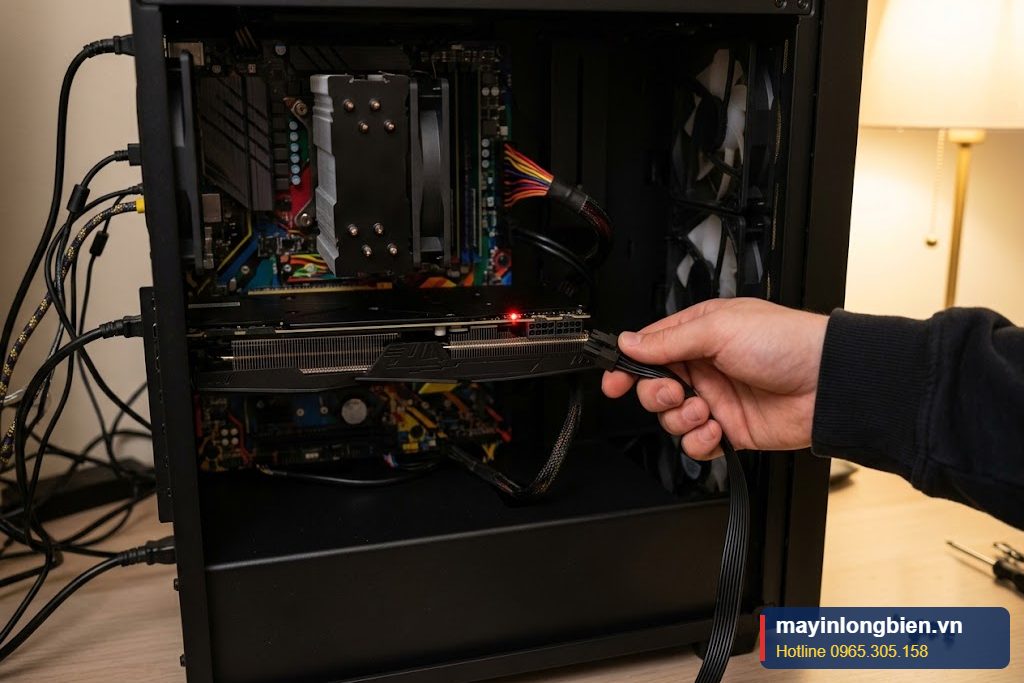

Card đồ họa báo thiếu nguồn với đèn đỏ sáng cạnh đầu cắm PCIe

Đèn báo nguồn phụ trên card và ý nghĩa

Nhiều card đồ họa tầm trung và cao cấp có mạch giám sát nguồn phụ. Mạch này kiểm tra điện áp 12V trên từng giắc PCIe 6 pin, 8 pin hoặc 12VHPWR, 12V-2x6. Khi điện áp không có hoặc thấp hơn ngưỡng, card sẽ:

Bật đèn LED đỏ hoặc cam cạnh giắc tương ứng. Một số card có đèn trắng hoặc xanh khi đủ nguồn.
Không cho GPU khởi động, màn hình đen, quạt card có thể không quay hoặc quay hết tốc.
Với một số dòng, hiện thông báo trên màn hình yêu cầu cắm nguồn phụ.

Như vậy VGA sáng đèn đỏ nguồn phụ là thông tin rất hữu ích: nó chỉ ra card không nhận được 12V đầy đủ qua giắc phụ. Nguyên nhân có thể nằm ở dây, ở nguồn hoặc ở chính mạch giám sát trên card. Cũng cần lưu ý rằng đèn chỉ phản ánh thời điểm kiểm tra; điện áp có thể đủ lúc nghỉ nhưng sụt khi tải tăng, khiến máy tắt khi chơi game mà đèn không kịp báo.

Với giắc 12VHPWR và 12V-2x6 trên card đời mới, ngoài các chân 12V và mass còn có các chân tín hiệu nhỏ (sense) để nguồn báo cho card biết khả năng cấp điện. Nếu chân sense tiếp xúc kém, hoặc adapter không nối đúng, card có thể hiểu là nguồn yếu và giới hạn công suất, thậm chí từ chối khởi động. Đây là một dạng card đồ họa báo thiếu nguồn mà nguyên nhân không nằm ở điện áp mà ở tín hiệu, nên cần kiểm tra cả giắc và cách cắm.

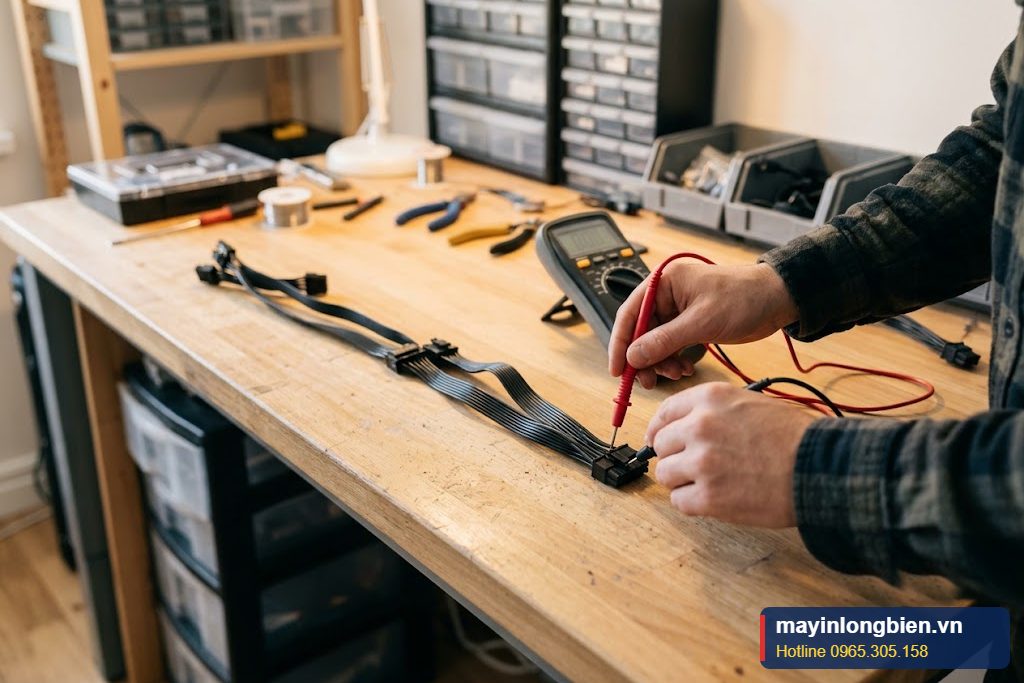

Đo thông mạch dây PCIe nghi đứt ngầm khiến card không nhận nguồn

Dây PCIe đứt ngầm, chân giắc lỏng

Đây là nhóm nguyên nhân phổ biến nhất khiến card không nhận nguồn PCIe:

Giắc cắm chưa hết: giắc 6+2 pin khi cắm lệch phần 2 pin, hoặc chốt khóa chưa ăn, chân tiếp xúc kém.
Chân giắc bị lỏng, tụt: sau nhiều lần tháo lắp, chân kim loại trong giắc bị nong rộng hoặc tụt ra sau, không ép chặt vào chân card.
Dây đứt ngầm: dây bị gập mạnh khi đóng nắp case, uốn cong sát giắc, lâu ngày lõi đồng đứt bên trong lớp vỏ. Nhìn bên ngoài vẫn bình thường.
Chân bị oxy hóa, cháy xém: tiếp xúc kém gây nóng, nóng gây oxy hóa, vòng luẩn quẩn đến khi cháy chân.
Dây modular cắm nhầm: dây của nguồn hãng khác cắm vào nguồn modular trông vừa nhưng sơ đồ chân khác, rất nguy hiểm.
Adapter kém chất lượng: đầu chuyển Molex, SATA sang PCIe, hoặc adapter 12VHPWR kém.

Với nguồn modular, lỗi cũng có thể nằm ở giắc phía nguồn, nơi dây cắm vào thân nguồn. Kỹ thuật viên sẽ đo thông mạch từng sợi dây và kiểm tra lực ép chân giắc ở cả hai đầu.

Một mẹo nhỏ bạn có thể tự làm an toàn: tắt máy, rút điện, sau đó tháo giắc nguồn phụ ra, quan sát chân có bị đen, xỉn màu hay nhựa có biến dạng không, rồi cắm lại thật chắc cho đến khi nghe tiếng chốt khóa. Đi dây sao cho đoạn gần giắc thẳng, không bị nắp case ép. Nếu sau đó đèn đỏ hết thì lỗi chỉ là tiếp xúc. Nếu chân đã cháy, xỉn đen, hãy thay dây hoặc mang đi kiểm tra chứ không nên tiếp tục dùng.

Đường 12V sụt khi card khởi động

Khi dây và giắc đều tốt mà card đồ họa báo thiếu nguồn vẫn xuất hiện, cần nghĩ đến chính bộ nguồn. Lúc card khởi động, dòng tăng nhanh, nguồn yếu sẽ bị sụt 12V:

Nguyên nhân phía nguồn	Biểu hiện
Tụ hóa thứ cấp 12V khô, ESR cao	12V sụt mạnh khi tải tăng đột ngột, card báo thiếu nguồn hoặc máy sập
Diode, mosfet chỉnh lưu 12V yếu	Nguồn nóng, điện áp tụt dần khi tải lâu
Nguồn đa đường 12V, card cắm vào đường yếu	Bảo vệ quá dòng một đường kích hoạt
Công suất thực không đủ	Card báo lỗi khi vào game, máy tắt
Mạch hồi tiếp lệch	12V thấp hơn chuẩn ngay cả khi tải nhẹ

Nếu máy có thể vào Windows nhưng tắt đột ngột khi chơi game nặng, xem thêm bài máy tự tắt khi chơi game do nguồn. Trường hợp lỗi xuất hiện ngay sau khi lắp card mới, tham khảo nguồn hỏng sau khi lắp card đồ họa mới.

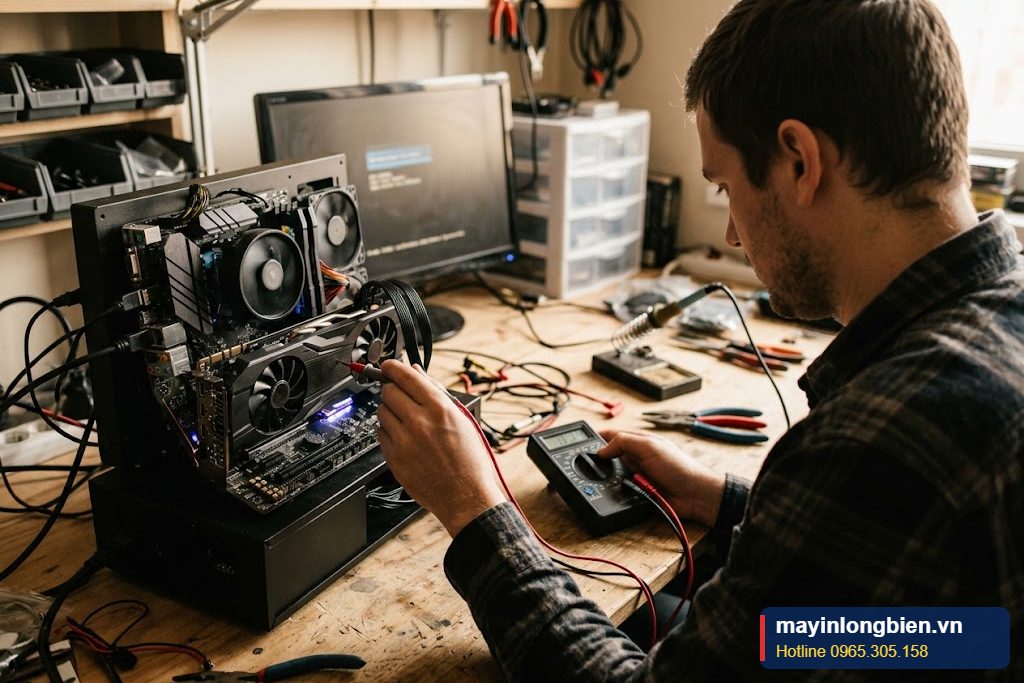

Đo điện áp 12V tại giắc card đồ họa khi máy khởi động

Thử card với nguồn khác để phân định lỗi

Cách nhanh nhất để biết lỗi nằm ở card hay nguồn là thử chéo:

Đổi dây, đổi giắc: dùng sợi dây PCIe khác của cùng nguồn, cắm vào cổng khác trên nguồn modular. Với card cần hai giắc, dùng hai sợi dây riêng thay vì một sợi chia đôi.
Thử card với nguồn tốt: lắp card vào máy dùng nguồn đã biết là tốt, đủ công suất. Nếu đèn đỏ hết, lỗi ở nguồn hoặc dây cũ.
Thử nguồn với card khác: lắp một card tốt vào máy hiện tại. Nếu card tốt cũng báo thiếu nguồn, lỗi ở nguồn.
Đo điện áp: đo 12V ngay tại giắc card khi khởi động, quan sát mức sụt.

Nếu card vẫn báo thiếu nguồn với nguồn tốt và dây tốt, lỗi có thể nằm ở mạch giám sát nguồn hoặc giắc cắm trên card, khi đó cần sửa card. Với máy làm đồ họa, dựng phim, nguồn phải đáp ứng tải nặng liên tục nhiều giờ, xem bài sửa nguồn máy đồ họa, render.

Những việc không nên tự làm khi gặp card đồ họa báo thiếu nguồn

Không dùng adapter Molex, SATA sang PCIe cho card ngốn điện.
Không dùng dây modular của nguồn khác dù giắc trông vừa khít.
Không uốn gập dây sát giắc, đặc biệt với giắc 12VHPWR.
Không cố bật máy nhiều lần khi giắc có mùi khét hoặc vết cháy.
Không mở nguồn tự kiểm tra: tụ lọc cao áp bên trong có thể vẫn giữ điện nguy hiểm sau khi rút phích.
Không tự hàn lại chân giắc trên card khi không có dụng cụ và kinh nghiệm.

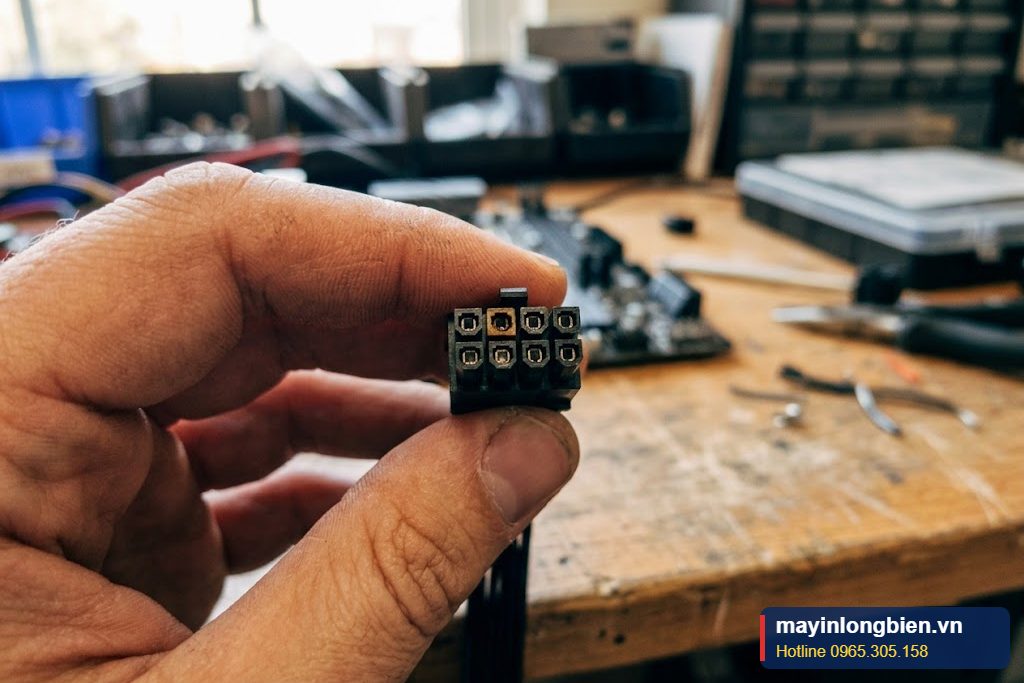

Giắc PCIe bị cháy xém và lỏng chân do tiếp xúc kém

Quy trình Thần Vũ kiểm tra và xử lý card đồ họa báo thiếu nguồn

Hỏi cấu hình và tình huống: card gì, nguồn gì, lỗi xuất hiện khi nào, có dùng adapter không.
Kiểm tra dây, giắc: đo thông mạch từng sợi, kiểm tra chân giắc, dấu hiệu cháy.
Thử chéo card và nguồn với linh kiện tốt tại xưởng.
Kiểm tra nguồn: chạy tải giả, đo 12V khi tải tăng đột ngột, xả tụ và mở nguồn đo tụ thứ cấp, diode, mosfet.
Báo giá trước khi sửa: lỗi dây, lỗi nguồn hay lỗi card, chi phí cụ thể.
Sửa và kiểm tra: thay dây hoặc chân giắc, sửa nguồn, chạy game hoặc phần mềm tải nặng để xác nhận.

Thần Vũ nhận sửa nguồn máy tính và sửa nguồn máy tính để bàn cho máy chơi game, máy đồ họa. Xưởng ở Long Biên, hotline 0965.305.158, Zalo 0983.504.555.

Máy đồ họa chạy render ổn định sau khi xử lý lỗi thiếu nguồn card

Thời gian sửa, báo giá sau kiểm tra và bảo hành

Lỗi dây, giắc thường xử lý nhanh, nhiều ca xong trong ngày. Lỗi nguồn như khô tụ thứ cấp, chập diode cũng có thể lấy trong ngày khi có linh kiện. Ca phức tạp hơn sẽ được báo trước thời gian. Chi phí chỉ đưa ra sau khi kiểm tra, khách đồng ý mới sửa, sau sửa có bảo hành theo phiếu.

Nếu khó mang máy đi, bạn có thể dùng dịch vụ sửa máy tính tại nhà Hà Nội. Kỹ thuật viên mang theo nguồn và dây thử để phân định lỗi ngay tại chỗ.

Khi mang máy hoặc nguồn đến, bạn nên mang theo toàn bộ dây cáp của nguồn modular và adapter đi kèm card (nếu có). Thông tin về thời điểm lỗi xuất hiện, ví dụ ngay khi bật máy hay chỉ khi vào game, cũng giúp kỹ thuật viên rút ngắn thời gian chẩn đoán đáng kể.

Ca thực tế tại Thần Vũ

một bạn làm thiết kế ở Đông Anh có máy dùng card đồ họa hai giắc 8 pin, gần đây thỉnh thoảng bật máy thì màn hình đen, đèn đỏ sáng ở một giắc; rút ra cắm lại thì lại lên. Tại xưởng, kỹ thuật viên thấy cả hai giắc trên card được cấp từ một sợi dây chia đôi. Đo thông mạch sợi dây này, một lõi 12V gần giắc phía card bị đứt ngầm do bị gập khi đóng nắp case, chỉ tiếp xúc khi dây nằm ở một tư thế nhất định. Chân giắc phía nguồn cũng hơi lỏng. Nguồn được kiểm tra trên tải giả, 12V ổn định, tụ thứ cấp còn tốt. Kỹ thuật viên thay dây mới đúng chuẩn cho nguồn modular, dùng hai sợi riêng cho hai giắc và đi dây gọn tránh gập. Card chạy phần mềm render nhiều giờ không còn báo thiếu nguồn.

Thần Vũ nhận Sửa nguồn máy tính tại Hà Nội, Sửa máy tính tại nhà Hà Nội. Kỹ thuật kiểm tra, báo giá trước khi sửa; nhiều lỗi nguồn thông dụng lấy trong ngày.

Thần Vũ hỗ trợ tại đâu?

Kỹ thuật Thần Vũ hỗ trợ tận nơi tại Long Biên, Gia Lâm, Đông Anh và các quận nội thành Hà Nội: Hoàn Kiếm, Ba Đình, Đống Đa, Hai Bà Trưng, Cầu Giấy, Thanh Xuân, Hoàng Mai, Tây Hồ, Nam Từ Liêm, Bắc Từ Liêm, Hà Đông. Khách ở xa có thể gửi máy về xưởng tại Long Biên hoặc nhờ tư vấn từ xa qua Zalo.

Câu hỏi thường gặp

Card đồ họa sáng đèn đỏ ở giắc nguồn là sao? Card không nhận đủ 12V qua giắc nguồn phụ. Nguyên nhân có thể là giắc lỏng, dây đứt, nguồn yếu hoặc mạch giám sát trên card.

Làm sao biết lỗi do card hay do nguồn? Thử card với nguồn tốt và thử nguồn với card khác. Lỗi đi theo linh kiện nào thì linh kiện đó có vấn đề.

Có nên dùng một sợi dây chia đôi cho card hai giắc? Với card ngốn điện, nên dùng hai sợi dây riêng để giảm tải trên mỗi dây và giắc.

Dùng dây modular của nguồn khác có được không? Không. Sơ đồ chân phía nguồn có thể khác dù giắc trông giống, dễ làm cháy card và nguồn.

Thần Vũ sửa lỗi thiếu nguồn card mất bao lâu? Lỗi dây, giắc và nhiều lỗi nguồn có thể xong trong ngày. Thần Vũ kiểm tra, báo giá trước khi sửa.
