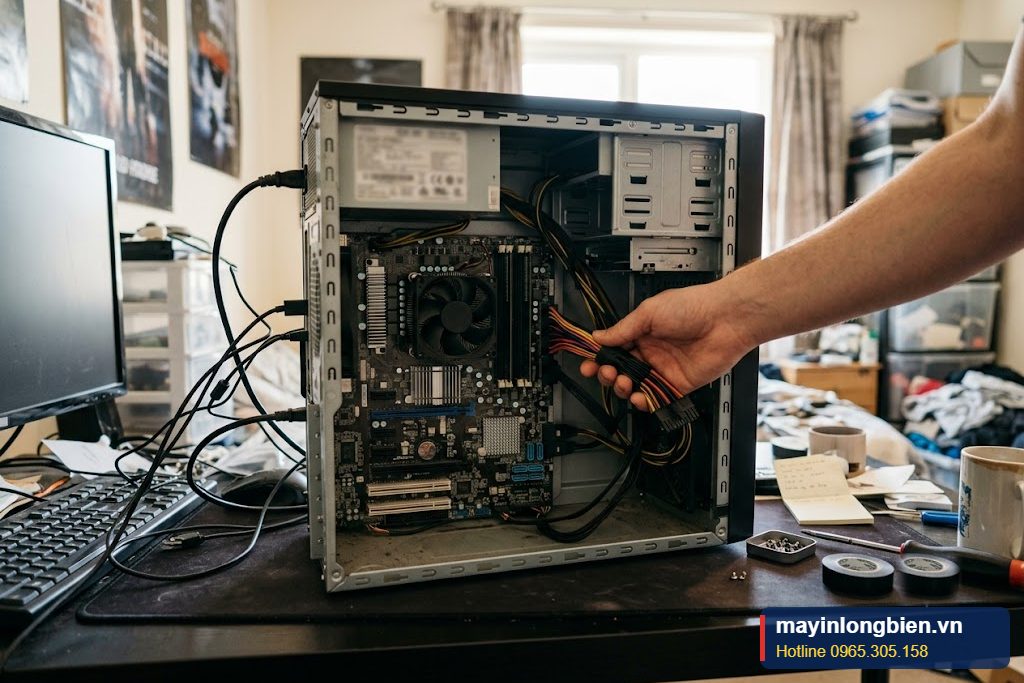

Cắm điện, bật công tắc sau nguồn nhưng mainboard không có đèn chờ, bấm nút nguồn không có phản ứng gì, chuột bàn phím không sáng đèn. Hoặc máy vẫn lên được nhưng không còn sạc điện thoại qua cổng USB khi tắt máy, không bật từ xa được. Đây là những dấu hiệu của tình trạng mất nguồn phụ 5VSB, một lỗi rất phổ biến ở các bộ nguồn đã dùng vài năm. Vì nguồn phụ chạy liên tục mỗi khi máy còn cắm điện, nó thường là khối hỏng sớm nhất trong bộ nguồn.

Bài viết này của kỹ thuật viên Thần Vũ tại Long Biên giải thích vai trò của 5VSB, các nguyên nhân hay gặp như tụ khô, IC nguồn phụ hỏng, hiện tượng sụt áp khi có tải nhỏ, cách kiểm tra dây tím trên giắc 24 pin và quy trình sửa chuẩn.

Vai trò 5VSB với mainboard, Wake on LAN, USB sạc

Bộ nguồn ATX có hai phần độc lập: nguồn chính cấp 12V, 5V, 3.3V khi máy bật, và nguồn standby 5V (5VSB) luôn hoạt động khi máy còn cắm điện và công tắc sau nguồn đang bật. Điện áp 5VSB được đưa tới mainboard qua dây màu tím trên giắc 24 pin và đảm nhận nhiều nhiệm vụ:

• Nuôi mạch khởi động trên mainboard: chip quản lý nguồn (Super I/O, EC) cần 5VSB để nhận tín hiệu từ nút nguồn và ra lệnh PS_ON cho bộ nguồn bật nguồn chính.
• Wake on LAN, bật máy bằng bàn phím, chuột: card mạng và cổng USB cần điện chờ để nhận tín hiệu đánh thức.
• Sạc thiết bị qua USB khi tắt máy: các cổng USB hỗ trợ sạc khi tắt lấy điện từ 5VSB.
• Giữ trạng thái chế độ ngủ (Sleep, S3): RAM được nuôi bằng điện chờ trong chế độ ngủ.
• Ở nhiều nguồn, 5VSB còn nuôi IC PWM của nguồn chính, nên mất 5VSB thì nguồn chính cũng không chạy được.

Như vậy, khi mất nguồn phụ 5VSB, mainboard hoàn toàn “mù”, không biết bạn đã bấm nút nguồn, nên máy nằm im như bị cắt điện.

Tụ khô và IC nguồn phụ: lỗi phổ biến nhất

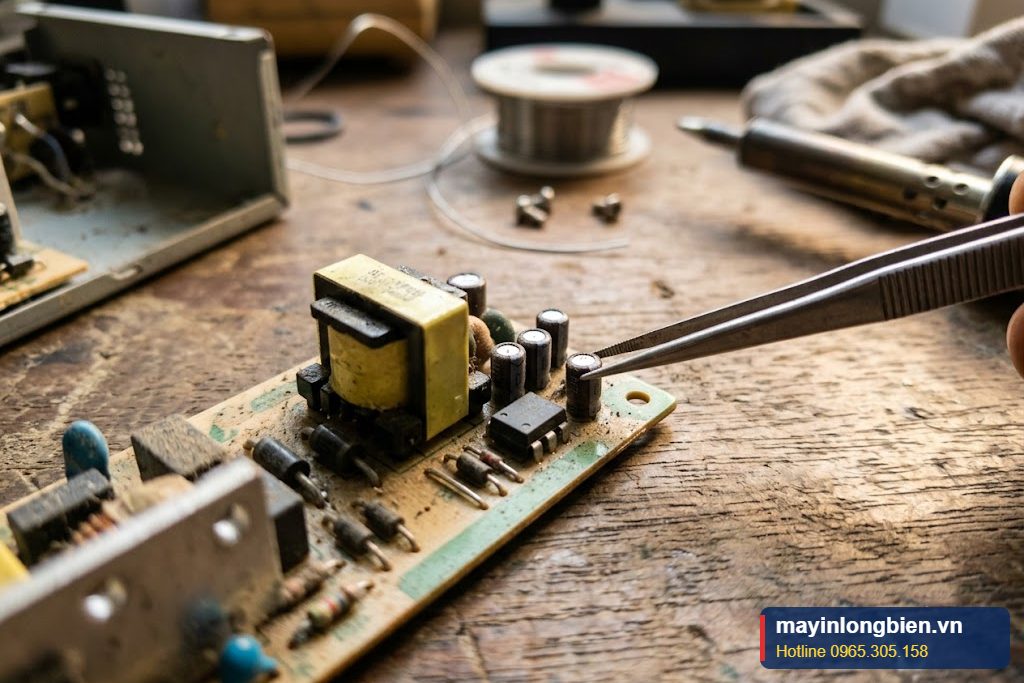

Mạch nguồn phụ thường là một nguồn xung nhỏ kiểu flyback, gồm một IC tích hợp mosfet (hoặc IC điều khiển và mosfet rời), một biến áp nhỏ, diode chỉnh lưu, tụ lọc đầu ra và mạch hồi tiếp qua opto, TL431. Vì chạy liên tục ngày đêm, mạch này chịu nhiệt lâu dài và có các lỗi điển hình:

Linh kiện	Kiểu hỏng	Biểu hiện
Tụ nuôi IC nguồn phụ	Khô, ESR cao	IC khởi động rồi tắt, nguồn kêu tích tích, 5VSB lúc có lúc không
Tụ lọc đầu ra 5VSB	Phồng, khô	5VSB dao động, ripple lớn, main nhận lệnh sai
IC nguồn phụ	Chết, chập	Mất hẳn 5VSB, có thể kèm đứt cầu chì, điện trở
Diode chỉnh lưu 5VSB	Chập, rò	Mất 5VSB hoặc 5VSB thấp
Opto, TL431	Lệch, hỏng	5VSB quá cao hoặc quá thấp
Điện trở mồi, điện trở hạn dòng	Đứt	IC không khởi động

Trong đó, tụ khô là nguyên nhân số một. Tụ nuôi IC thường nhỏ, đặt gần biến áp hoặc tản nhiệt nên nóng, lâu ngày khô dần. Lỗi này rất hay đi kèm hiện tượng mùa đông khó bật máy, mùa hè lại bình thường.

Một trường hợp nguy hiểm cần lưu ý: khi opto hoặc TL431 hỏng theo kiểu mất hồi tiếp, 5VSB có thể tăng vọt lên cao hơn nhiều so với 5V, đẩy điện áp cao vào chip quản lý trên mainboard. Vì vậy, sửa nguồn phụ phải kiểm tra cả mạch hồi tiếp, không chỉ thay tụ.

5VSB sụt áp khi có tải nhỏ

Một lỗi khó phát hiện hơn: đo 5VSB khi không cắm vào main thì vẫn thấy khoảng 5V, nhưng khi cắm vào mainboard, điện áp tụt xuống thấp, main không đủ điện để hoạt động. Hiện tượng nguồn standby 5V yếu này thường do:

• Tụ nuôi IC khô, IC không duy trì được công suất khi có tải.
• Diode chỉnh lưu rò, tụ lọc đầu ra mất điện dung.
• IC nguồn phụ suy yếu, giới hạn dòng sớm.

Triệu chứng điển hình: đèn chờ trên main sáng mờ hoặc nhấp nháy, bấm nút nguồn lúc được lúc không, máy không bật được khi cắm nhiều thiết bị USB, không sạc được điện thoại khi tắt máy. Tham khảo thêm bài điện áp 12V tụt để hiểu cách kiểm tra điện áp dưới tải với đường nguồn chính.

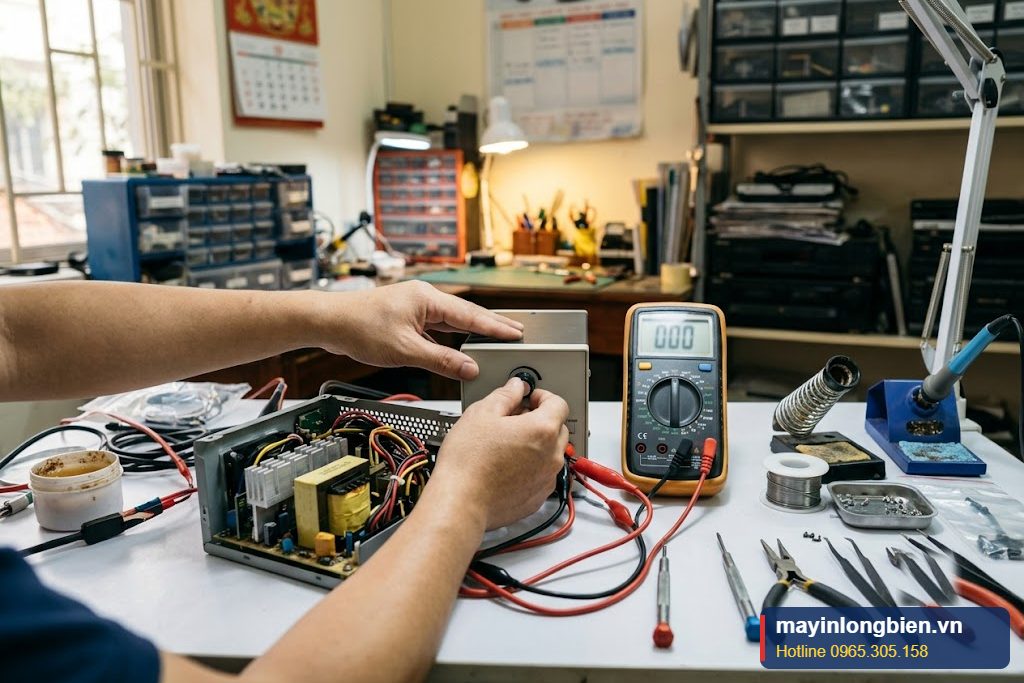

Vì vậy, kỹ thuật viên luôn đo 5VSB khi có tải giả tương đương tải thực, thay vì chỉ đo không tải.

Kiểm tra dây tím trên giắc 24 pin

Bạn có thể tự kiểm tra sơ bộ từ bên ngoài, không cần mở vỏ nguồn:

1. Tắt máy, nhưng vẫn cắm điện và bật công tắc sau nguồn.
2. Dùng đồng hồ vạn năng, thang đo điện áp một chiều.

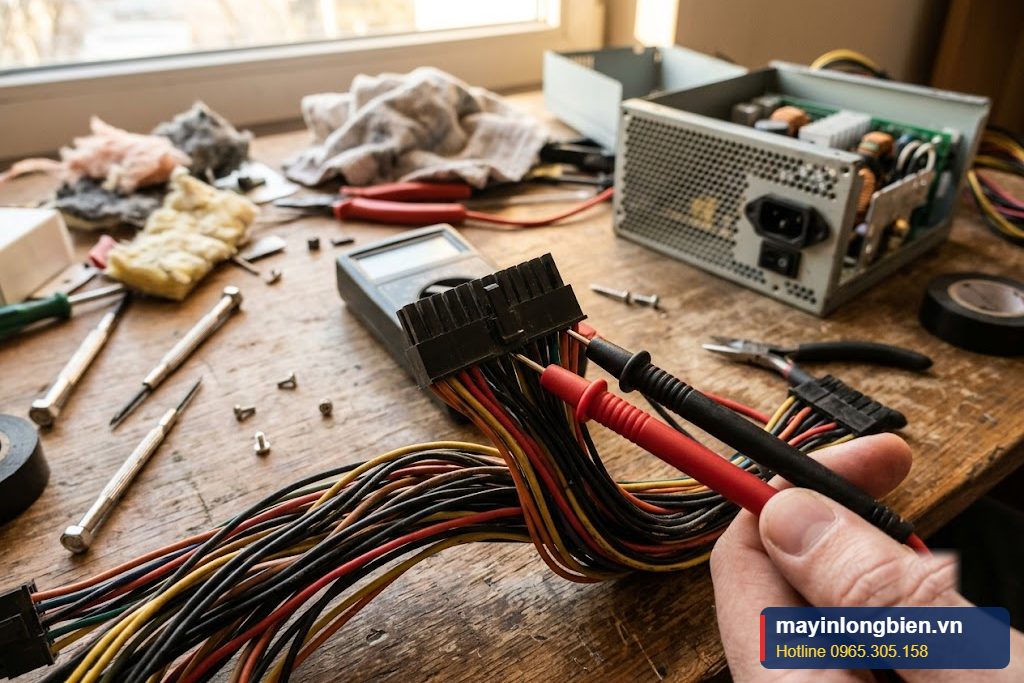

3. Que đen chạm vào một chân dây đen (GND) ở mặt sau giắc 24 pin, que đỏ chạm vào chân dây tím.
4. Kết quả gần 5V là có điện chờ. Không có điện áp hoặc thấp hơn nhiều là mất hoặc yếu 5VSB.

Nếu có đèn chờ trên main nhưng máy vẫn không lên, hãy kiểm tra thêm nút nguồn và mạch kích nguồn trên main. Còn nếu 5VSB bình thường nhưng nguồn chính không chạy khi kích, lỗi có thể nằm ở khối khác.

An toàn: chỉ đo ở giắc bên ngoài, que đo cắm từ phía sau giắc, cẩn thận không chạm chập hai chân. Không mở vỏ nguồn, vì tụ lọc cao áp có thể vẫn còn tích điện nguy hiểm dù đã rút điện.

Mất 5VSB cũng thường xảy ra sau các sự cố điện lưới như mất điện đột ngột rồi có điện lại với điện áp tăng vọt. Tình huống này được phân tích kỹ trong bài nguồn máy tính lỗi sau mất điện.

Quy trình Thần Vũ kiểm tra và xử lý mất nguồn phụ 5VSB

1. Đo 5VSB không tải và có tải, quan sát dao động, ripple bằng máy hiện sóng.
2. Xả tụ cao áp, mở nguồn, kiểm tra ngoại quan mạch nguồn phụ: tụ phồng, mối hàn nứt quanh biến áp nhỏ.
3. Đo ESR các tụ nuôi IC, tụ lọc đầu ra 5VSB.
4. Kiểm tra IC nguồn phụ, điện trở mồi, diode chỉnh lưu, opto, TL431.
5. Kiểm tra mạch bảo vệ quá áp của 5VSB để đảm bảo an toàn cho mainboard.
6. Thay linh kiện: tụ ESR thấp, chịu nhiệt 105°C; IC đúng mã hoặc tương đương.
7. Chạy tải giả dài, thử bật tắt nhiều lần, đo 5VSB khi nguội và khi nóng.

Lỗi nguồn phụ thường được sửa lấy nhanh trong ngày. Thần Vũ kiểm tra, báo giá trước khi sửa và có bảo hành sau sửa. Tìm hiểu thêm dịch vụ sửa nguồn máy tính tại xưởng Long Biên.

Cách phòng tránh mất nguồn phụ 5VSB tái diễn

• Tắt công tắc sau nguồn hoặc rút điện khi không dùng máy lâu ngày, giảm thời gian làm việc của mạch nguồn phụ.
• Dùng ổ cắm chống sét, ổn áp ở khu vực hay mất điện, điện chập chờn.
• Vệ sinh bụi định kỳ để mạch nguồn phụ không bị nóng.
• Thay tụ dự phòng cho nguồn đã dùng nhiều năm, đặc biệt khi bắt đầu thấy khó bật máy vào mùa lạnh.
• Không cắm quá nhiều thiết bị sạc USB khi tắt máy, tránh nguồn phụ làm việc quá tải.

Một lưu ý cho văn phòng và phòng máy: nhiều nơi có thói quen để máy cắm điện suốt đêm, suốt cuối tuần với chế độ Wake on LAN hoặc chế độ ngủ. Điều này hoàn toàn bình thường, nhưng đồng nghĩa mạch nguồn phụ làm việc gần như liên tục quanh năm. Với những nơi này, nên có lịch kiểm tra nguồn định kỳ và thay nhóm tụ nguồn phụ khi bắt đầu có dấu hiệu khó bật máy. Chi phí thay tụ dự phòng nhỏ hơn nhiều so với để mất nguồn phụ 5VSB đúng lúc đang cần dùng máy gấp, hoặc tệ hơn là để 5VSB vọt áp làm hỏng mainboard.

Những việc không nên tự làm khi gặp mất nguồn phụ 5VSB

• Không tự mở nguồn thay tụ khi chưa biết cách xả tụ cao áp.
• Không cấp 5V từ nguồn ngoài vào dây tím để “chữa cháy”, dễ làm hỏng main nếu đấu sai hoặc nguồn ngoài không ổn định.
• Không nối tắt dây xanh lá xuống mass rồi dùng lâu dài để bỏ qua nút nguồn.
• Không thay opto, TL431 bằng linh kiện không rõ thông số, nguy cơ 5VSB vọt áp gây cháy chip trên main.

Khi nghi ngờ mất nguồn phụ 5VSB, hãy liên hệ hotline 0965.305.158 hoặc Zalo 0983.504.555 để được tư vấn trước khi mang tới.

Ca thực tế tại Thần Vũ

một gia đình ở Long Biên báo máy tính bàn sau một lần mất điện đột ngột thì không bật được nữa, đèn chờ trên main tắt hẳn, chuột bàn phím không sáng. Kỹ thuật viên đến nhà đo dây tím trên giắc 24 pin, điện áp chỉ dao động chập chờn ở mức rất thấp. Bộ nguồn mang về xưởng, mở ra thấy tụ nuôi IC nguồn phụ phồng nhẹ, ESR rất cao, một tụ lọc đầu ra 5VSB cũng đã khô. IC nguồn phụ vẫn còn tốt. Sau khi thay hai tụ bằng loại ESR thấp, kiểm tra opto, TL431 và chạy tải giả, 5VSB ổn định ở khoảng 5V cả khi nguội lẫn khi nóng. Nguồn được lắp lại ngay trong ngày, máy bật bình thường và sạc USB khi tắt máy cũng hoạt động trở lại.

Thần Vũ nhận Sửa nguồn máy tính tại Hà Nội, Sửa máy tính tại nhà Hà Nội. Kỹ thuật kiểm tra, báo giá trước khi sửa; nhiều lỗi nguồn thông dụng lấy trong ngày.

Thần Vũ hỗ trợ tại đâu?

Kỹ thuật Thần Vũ hỗ trợ tận nơi tại Long Biên, Gia Lâm, Đông Anh và các quận nội thành Hà Nội: Hoàn Kiếm, Ba Đình, Đống Đa, Hai Bà Trưng, Cầu Giấy, Thanh Xuân, Hoàng Mai, Tây Hồ, Nam Từ Liêm, Bắc Từ Liêm, Hà Đông. Khách ở xa có thể gửi máy về xưởng tại Long Biên hoặc nhờ tư vấn từ xa qua Zalo.
