Máy tính đồng bộ ở văn phòng bấm nút không lên, đèn nút nguồn nháy màu cam hoặc không sáng gì. Bạn thử kích nguồn kiểu thường dùng cho nguồn ATX thì không biết nối dây nào vì giắc trông rất lạ. Nguồn máy bộ không lên là tình huống Thần Vũ gặp hằng ngày với các dòng Dell OptiPlex, HP ProDesk, EliteDesk, Lenovo ThinkCentre. Nguồn đồng bộ có chuẩn giắc, cách giao tiếp với mainboard và công cụ chẩn đoán riêng, nên cách kiểm tra cũng khác nguồn ATX thông thường.

Bài viết này giải thích các đặc thù đó, cách dùng đèn test BIST, khi nào nên sửa nguồn gốc và khi nào thay nguồn tương đương, cùng quy trình xử lý tại Thần Vũ Long Biên.

Đèn test BIST trên nguồn Dell, HP

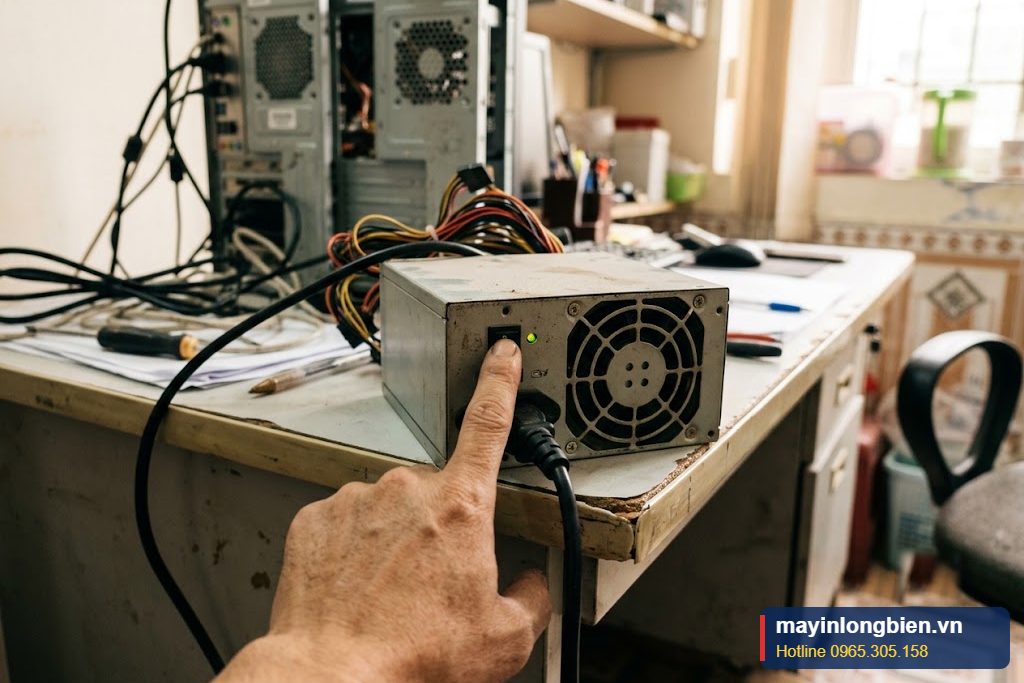

Nhiều mẫu nguồn trong máy Dell OptiPlex, Vostro và một số dòng HP có tích hợp chức năng BIST (Built-In Self Test). Phía sau nguồn, cạnh ổ cắm điện, có một nút bấm nhỏ và một đèn LED. Khi nguồn đang cắm điện, bấm nút này, nguồn sẽ tự chạy thử phần chính mà không cần mainboard.

• Đèn sáng: nguồn chính chạy được ở chế độ tự kiểm tra, khả năng cao nguồn còn tốt, lỗi có thể nằm ở main, nút nguồn, RAM hoặc linh kiện khác.
• Đèn không sáng: nguồn có vấn đề, hoặc nguồn không có điện vào (dây, ổ cắm).

Một số máy Dell còn có đèn chẩn đoán trên mainboard và đèn nút nguồn nháy theo mã cam, trắng để báo lỗi nguồn, RAM, CPU. Một số máy HP có đèn nguồn nháy đỏ theo số lần để báo lỗi. Đọc đúng mã giúp khoanh vùng nhanh.

Tuy nhiên BIST chỉ là kiểm tra cơ bản. Nguồn có thể sáng đèn khi không tải nhưng vẫn sụt áp khi có tải, hoặc hỏng đường 5VSB, hỏng mạch giao tiếp với main. Vì vậy kết quả BIST cần được xác nhận thêm bằng đo đạc. Thông tin chi tiết về từng hãng có trong bài sửa nguồn Dell đồng bộ.

Giắc 6 pin, 8 pin, ATX12VO khác chuẩn ATX

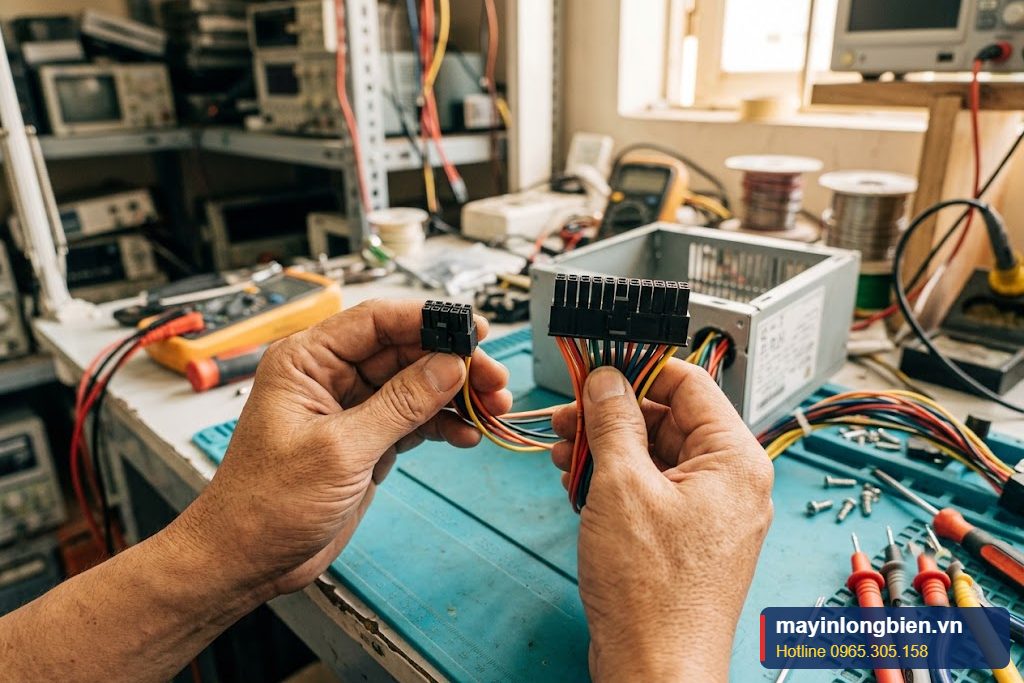

Khác với nguồn ATX có giắc 24 pin cấp đủ 12V, 5V, 3.3V, 5VSB, các hãng máy đồng bộ chuyển dần sang thiết kế nguồn chỉ cấp 12V (12V-only), các điện áp thấp hơn do mainboard tự tạo. Mục đích là tăng hiệu suất, giảm dây, đạt chuẩn tiết kiệm năng lượng. Hệ quả là mỗi hãng, mỗi đời máy có giắc riêng:

Hãng / chuẩn	Giắc nguồn chính thường gặp	Lưu ý
Dell OptiPlex đời mới	Giắc 8 pin chính kèm giắc 4 pin CPU (tùy đời)	Thứ tự chân riêng, không cắm lẫn với nguồn khác
HP ProDesk, EliteDesk	Giắc 6 pin chính kèm 4 pin CPU (tùy đời)	Một số đời có đèn test trên nguồn
Lenovo ThinkCentre	Giắc 10 pin hoặc 14 pin (tùy đời)	Dây tín hiệu riêng cho main
Intel ATX12VO	Giắc 10 pin chỉ có 12V và tín hiệu	Main tự tạo 5V, 3.3V, 5VSB chuyển thành 12VSB

Ổ cứng, ổ quang trong máy đồng bộ thường lấy nguồn SATA từ mainboard chứ không từ nguồn. Vì thế khi nguồn máy đồng bộ hỏng, hoặc main hỏng mạch chuyển đổi, ổ cứng cũng không có điện. Lưu ý thêm: các máy mini, tiny dùng adapter ngoài giống laptop, không có bộ nguồn bên trong.

Thiết kế 12V-only cũng làm thay đổi cách chẩn đoán. Với nguồn ATX, mất 5VSB nghĩa là nguồn phụ hỏng. Với nguồn 12V-only, nguồn cấp 12VSB cho main, rồi main tự hạ xuống 5V, 3.3V cho chip quản lý và cổng USB. Vì vậy hiện tượng nguồn máy bộ không lên có thể do chính nguồn, nhưng cũng có thể do mạch chuyển đổi điện áp trên main bị chập, kéo sụt 12VSB khiến nguồn tự bảo vệ. Kỹ thuật viên phải đo nguồn khi tháo rời khỏi main và khi cắm vào main để so sánh, mới kết luận chính xác được lỗi nằm ở đâu.

Không kích nguồn kiểu thông thường được

Với nguồn ATX, kỹ thuật viên hay nối chân PS_ON (dây xanh lá) với mass để kích nguồn chạy thử. Với nguồn đồng bộ, cách làm này không áp dụng trực tiếp được vì:

• Vị trí chân PS_ON, Power Good, 12VSB khác nhau theo từng mẫu, không có màu dây chuẩn.
• Một số nguồn cần tín hiệu giao tiếp từ main hoặc tải tối thiểu mới chạy ổn định.
• Nối nhầm chân có thể làm chập đường 12V hoặc hỏng mạch điều khiển.

Kỹ thuật viên cần sơ đồ chân đúng của từng mẫu nguồn, hoặc dùng bộ test có đầu chuyển phù hợp. Với nguồn có BIST, nút test là cách an toàn nhất cho người dùng.

Cảnh báo an toàn: người dùng không nên tự mở nguồn đồng bộ. Không gian bên trong chật, linh kiện xếp sát nhau, tụ lọc cao áp có thể vẫn giữ điện nguy hiểm sau khi rút phích. Đọc thêm đặc điểm riêng của nguồn HP trong bài sửa nguồn HP đồng bộ.

Khi nào sửa nguồn gốc, khi nào thay nguồn tương đương

Đây là câu hỏi quan trọng với máy đồng bộ, vì không thể lắp một nguồn ATX bất kỳ vào thay thế.

Nên sửa nguồn gốc khi

• Lỗi thuộc nhóm hay gặp: khô tụ, hỏng nguồn phụ, chập diode, cháy cầu chì, hỏng mosfet, sửa được với chi phí hợp lý.
• Máy nằm trong dàn máy văn phòng đồng loạt, cần giữ nguyên cấu hình chuẩn, dễ quản lý.
• Case dạng SFF (nhỏ gọn), nguồn có hình dạng đặc biệt, rất khó tìm nguồn khác vừa khít.

Cân nhắc thay nguồn tương đương khi

• Nguồn hỏng nặng: cháy bo, chập biến áp, hỏng nhiều mạch.
• Có nguồn tháo máy cùng mã, cùng giắc, đã kiểm tra kỹ.

Với nguồn tháo máy, cần kiểm tra kỹ trước khi lắp: đo ESR tụ, chạy tải, kiểm tra quạt. Nguồn tháo máy đã qua nhiều năm sử dụng có thể mang sẵn những lỗi tương tự nguồn đang hỏng. Về độ bền, một nguồn gốc được thay tụ chất lượng, thay quạt mới thường không thua kém, thậm chí ổn định hơn nguồn tháo máy chưa rõ lịch sử.

Không nên dùng nguồn ATX kèm đầu chuyển giắc kém chất lượng cho máy SFF. Đầu chuyển sai thứ tự chân có thể làm cháy main ngay lần đầu bật. Thần Vũ nhận sửa nguồn máy tính đồng bộ Dell, HP, Lenovo, Acer, Asus và tư vấn phương án phù hợp nhất cho từng máy.

Cách phòng tránh nguồn máy bộ không lên tái diễn

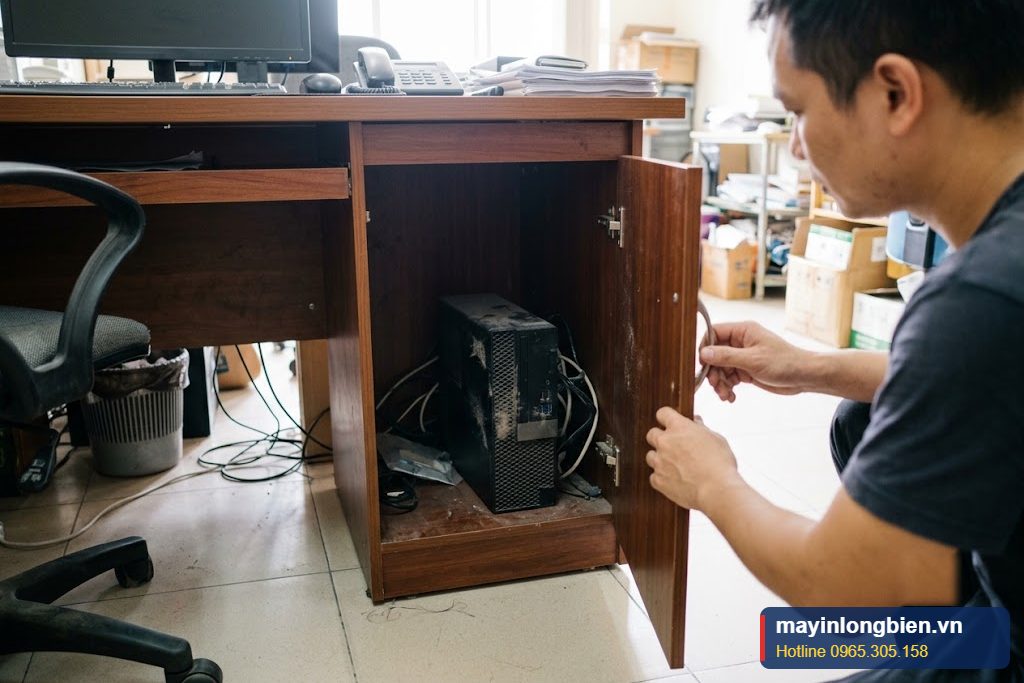

• Máy SFF có luồng gió hạn chế, cần vệ sinh bụi định kỳ, không đặt máy trong hộc bàn kín.
• Không đặt máy sát tường, che lỗ thoát gió phía sau.
• Dùng ổ cắm chống sét, UPS cho máy làm việc quan trọng.
• Tắt máy đúng cách, tắt ổ cắm khi nghỉ dài ngày.
• Cập nhật BIOS theo khuyến nghị của hãng, một số bản BIOS sửa lỗi quản lý nguồn.
• Theo dõi dấu hiệu sớm như máy khó lên buổi sáng, xem bài sửa nguồn Lenovo đồng bộ để biết các lỗi hay gặp theo hãng.

Những việc không nên tự làm khi gặp nguồn máy bộ không lên

• Không lắp nguồn ATX kèm đầu chuyển không rõ sơ đồ chân.
• Không cắm giắc nguồn của hãng này vào máy hãng khác dù trông giống nhau.
• Không tự kích nguồn bằng cách nối dây theo màu như nguồn ATX.
• Không mở nguồn khi chưa xả tụ cao áp.
• Không tháo, thay main, nguồn liên tục khi chưa xác định rõ lỗi, dễ làm gãy chốt, hỏng giắc.

Quy trình Thần Vũ kiểm tra và xử lý nguồn máy bộ không lên

1. Ghi nhận thông tin máy: hãng, dòng, đời, mã nguồn, mã lỗi đèn (nếu có).
2. Kiểm tra nhanh: dây điện, ổ cắm, BIST trên nguồn, đèn chẩn đoán trên main.

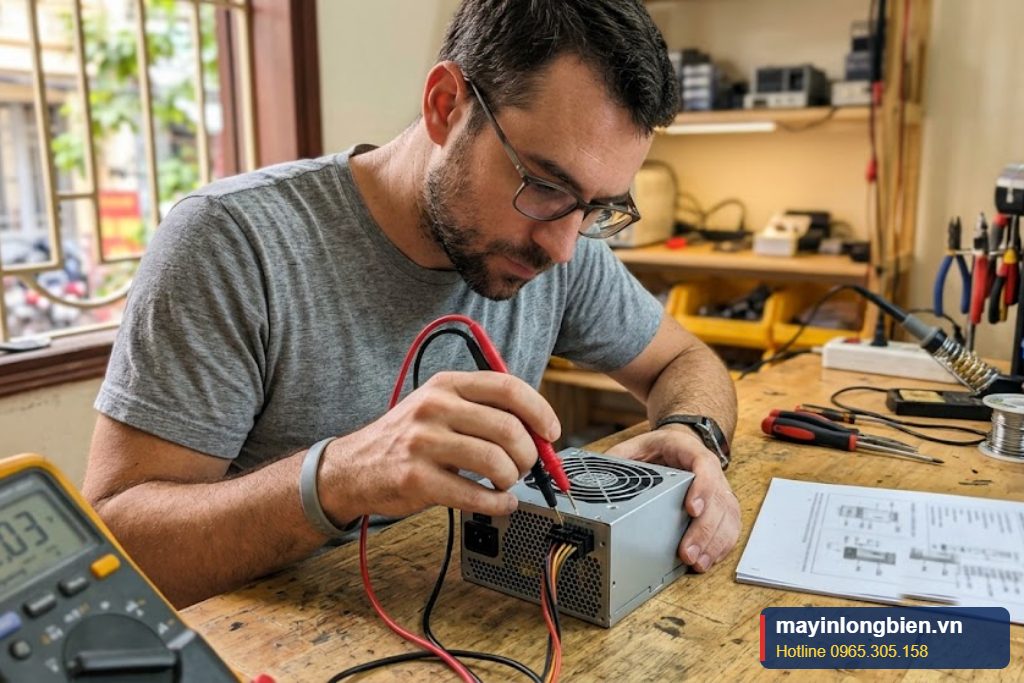

3. Đo nguồn: dùng sơ đồ chân đúng, đo 12V, 12VSB hoặc 5VSB, Power Good, chạy tải giả phù hợp.
4. Phân định lỗi nguồn hay main: thử với nguồn tốt cùng chuẩn.
5. Xả tụ, mở nguồn: đo linh kiện, kiểm tra tụ, nguồn phụ, mosfet, diode, IC.
6. Báo giá trước khi sửa, khách đồng ý mới làm.
7. Sửa, chạy tải, lắp lại máy, kiểm tra máy khởi động nhiều lần.

Nhiều ca nguồn máy bộ không lên do khô tụ, hỏng nguồn phụ có thể lấy trong ngày. Với văn phòng nhiều máy, kỹ thuật viên có thể đến tận nơi qua dịch vụ sửa máy tính tại nhà Hà Nội ở Long Biên, Gia Lâm, Đông Anh và nội thành. Hotline 0965.305.158, Zalo 0983.504.555.

Ca thực tế tại Thần Vũ

một văn phòng kế toán ở Long Biên có một máy HP ProDesk SFF bấm nút không lên, đèn nút nguồn không sáng. Nhân viên đã thử đổi ổ cắm và dây nguồn nhưng không được. Kỹ thuật viên đến kiểm tra, thử với nguồn cùng chuẩn mang theo thì máy lên bình thường, xác định lỗi tại nguồn. Mang nguồn về xưởng, xả tụ và mở ra, kỹ thuật viên thấy tụ lọc trong mạch nguồn phụ phồng, IC nguồn phụ nóng bất thường, khu vực quạt bám bụi dày do máy đặt sát hộc bàn kín. Sau khi thay tụ, thay IC nguồn phụ và vệ sinh, nguồn chạy tải ổn định. Nguồn gốc được lắp lại ngay trong ngày, máy khởi động nhiều lần đều lên, văn phòng được khuyên đưa máy ra khỏi hộc bàn kín để thông thoáng hơn.

Thần Vũ nhận Sửa nguồn máy tính tại Hà Nội, Sửa máy tính tại nhà Hà Nội. Kỹ thuật kiểm tra, báo giá trước khi sửa; nhiều lỗi nguồn thông dụng lấy trong ngày.

Thần Vũ hỗ trợ tại đâu?

Kỹ thuật Thần Vũ hỗ trợ tận nơi tại Long Biên, Gia Lâm, Đông Anh và các quận nội thành Hà Nội: Hoàn Kiếm, Ba Đình, Đống Đa, Hai Bà Trưng, Cầu Giấy, Thanh Xuân, Hoàng Mai, Tây Hồ, Nam Từ Liêm, Bắc Từ Liêm, Hà Đông. Khách ở xa có thể gửi máy về xưởng tại Long Biên hoặc nhờ tư vấn từ xa qua Zalo.

Bài viết liên quan

• Sửa nguồn máy bộ Dell Vostro, Inspiron, XPS Desktop
• Sửa nguồn máy bộ HP Pavilion, Omen, Victus Desktop
• Sửa nguồn máy bộ Lenovo ThinkCentre
• Sửa nguồn máy tính tại Hà Nội

Câu hỏi thường gặp

Nguồn máy bộ Dell không lên kiểm tra thế nào? Nhiều nguồn Dell có nút và đèn BIST phía sau. Bấm nút khi đang cắm điện, đèn sáng là nguồn chạy được ở mức cơ bản, không sáng thì nguồn có thể hỏng.

Có thể thay nguồn ATX cho máy đồng bộ không? Chỉ trong một số trường hợp với đầu chuyển đúng sơ đồ chân và case đủ chỗ. Với máy SFF, nên sửa nguồn gốc hoặc dùng nguồn cùng mã.

Vì sao không kích nguồn đồng bộ như nguồn ATX được? Giắc và vị trí chân tín hiệu khác nhau theo từng hãng, đời máy, không có màu dây chuẩn. Kích sai có thể làm chập nguồn.

Nguồn máy bộ hay hỏng gì? Hay gặp khô tụ, hỏng nguồn phụ, chập diode, cháy cầu chì, do máy SFF thường nóng và ít thông gió.

Thần Vũ có sửa nguồn máy bộ tại văn phòng không? Kỹ thuật viên có thể đến kiểm tra tại chỗ ở Hà Nội. Nguồn cần sửa linh kiện sẽ mang về xưởng, nhiều ca xong trong ngày.
